Le panneau de Logitech ci-dessous n’est plus d’actualité, il manque une unité sur les fréquences. Je me charge donc de le refaire.

La conception

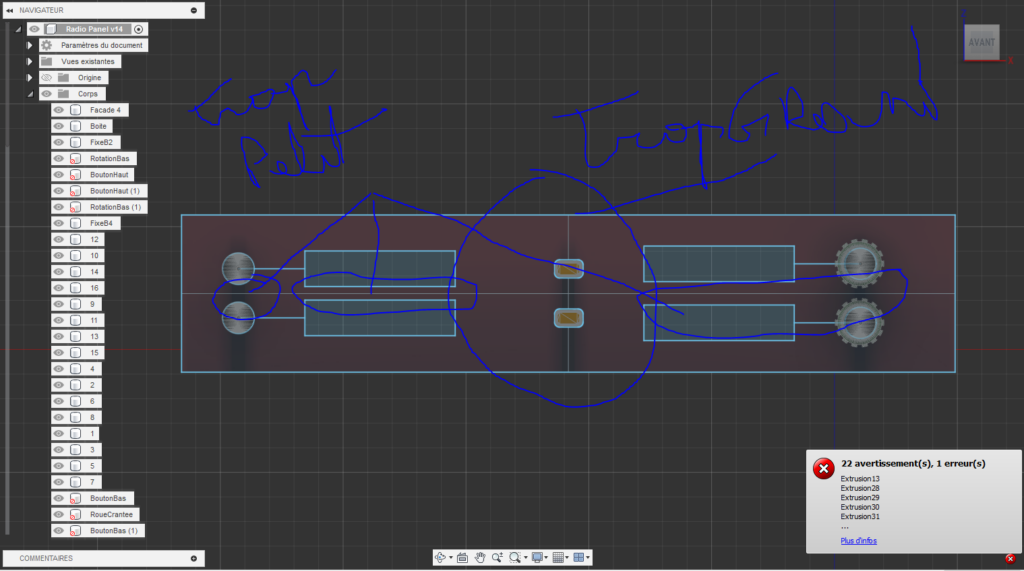

La première version n’est pas retenue, trop ou pas assez d’espace

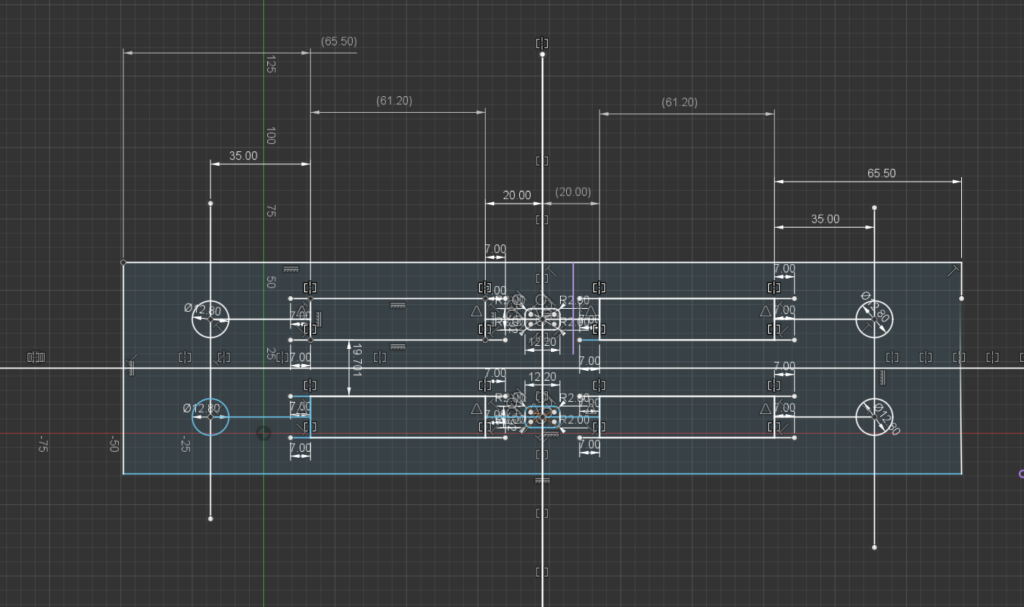

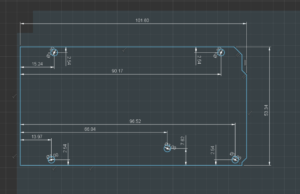

Je retouche les cotes

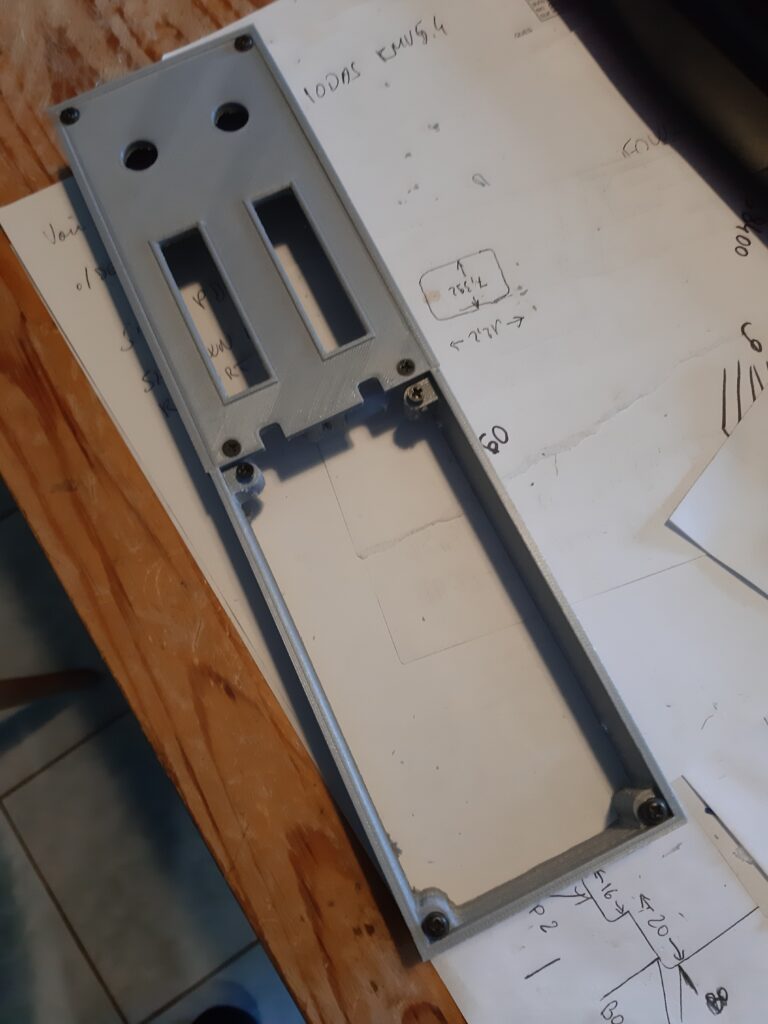

Voilà pour la façade (de l’avant)

et de l’arrière

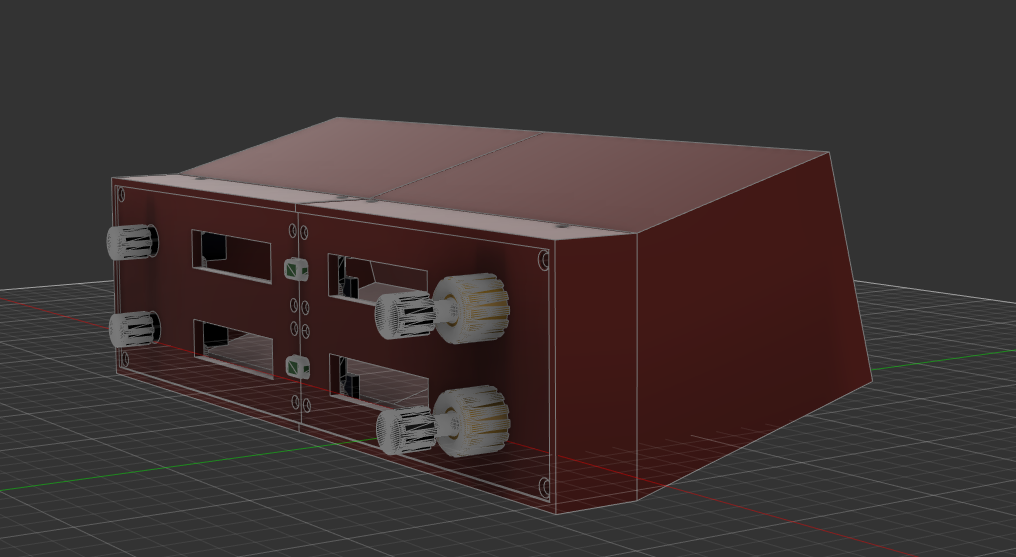

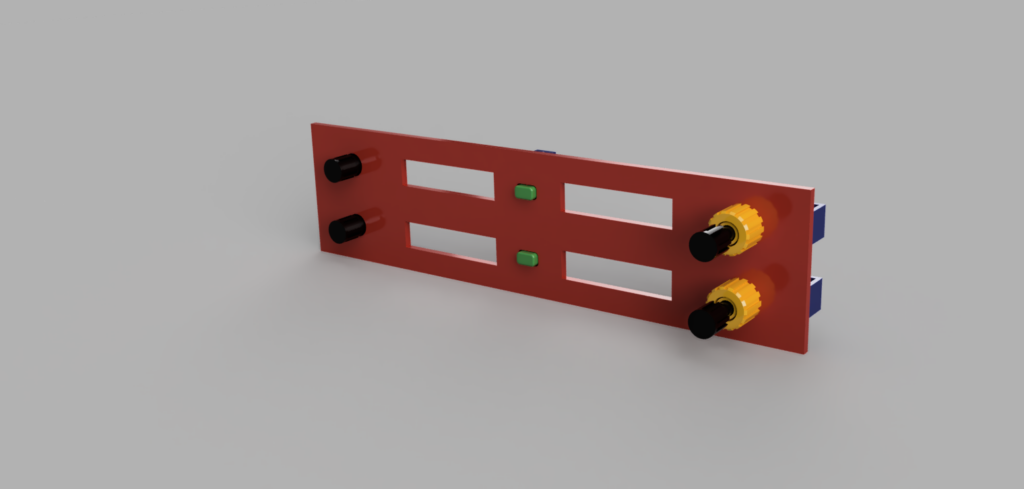

A quoi il va ressembler au final

Les potentiomètres doubles coutent trop chers à l’achat, vu le nombre il faut trouver une autre solution.

Nous allons utiliser 2 potentiomètres simples à la place (ils coutent BEAUCOUP moins cher) .

Le bouton rotatif également coute cher.

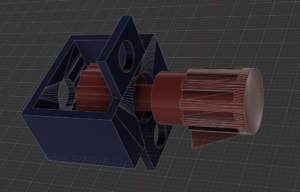

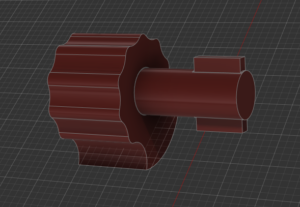

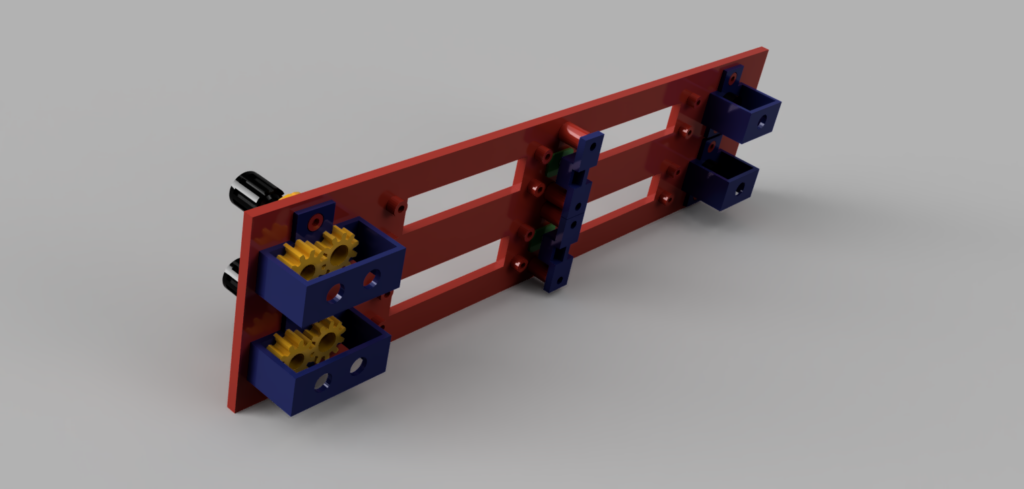

Voici ce que nous avons imaginé.

Au bout d’un certain temps d’utilisation, il s’est mis à tourner dans le vide

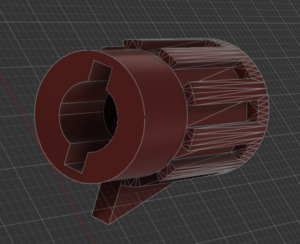

La solution trouvée:

Cotation pour l’Arduino Méga

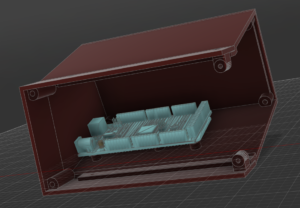

Emplacement pour l’Arduino

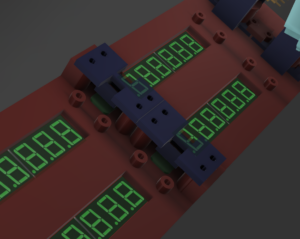

Fixation des 2 façades, grâce aux boutons « switch »



Réception du matériel

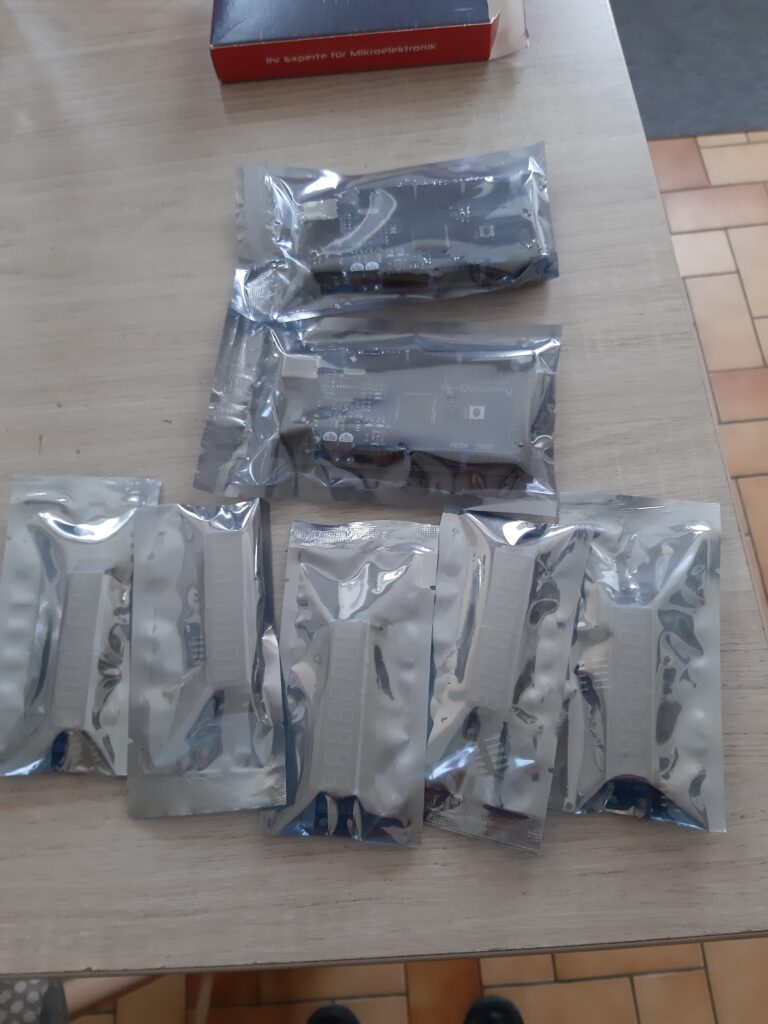

Arduino méga et afficheurs

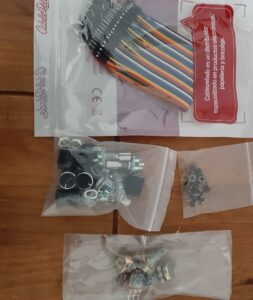

Les boutons, câbles et potentiomètres

Les soudures

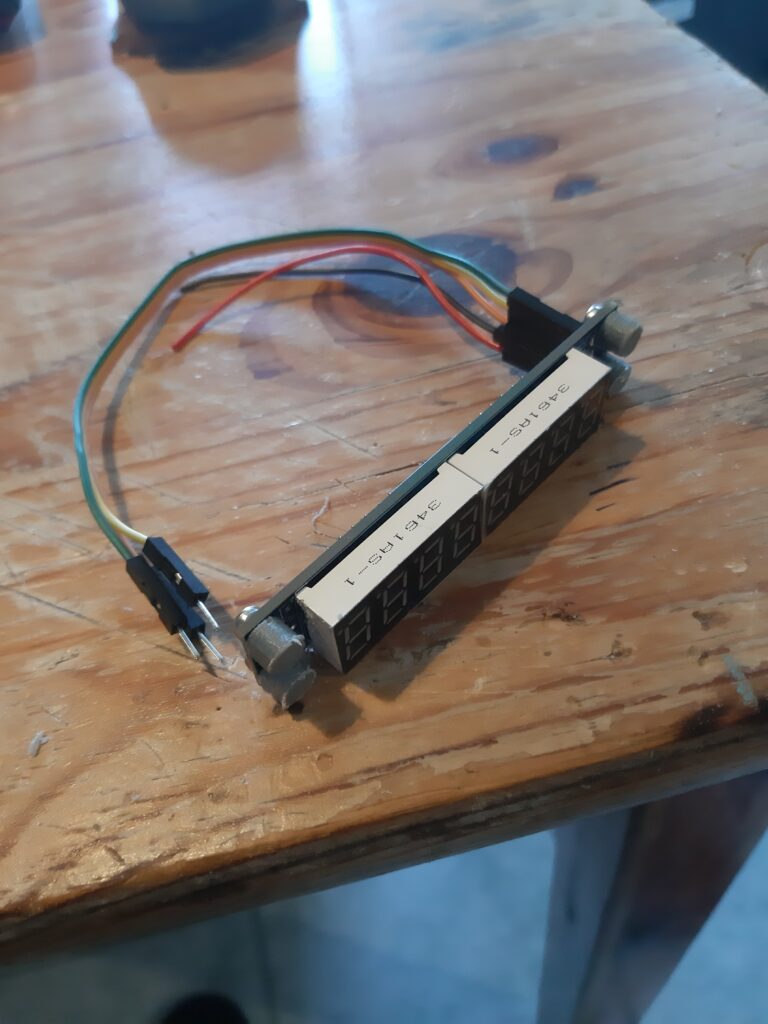

Afficheur

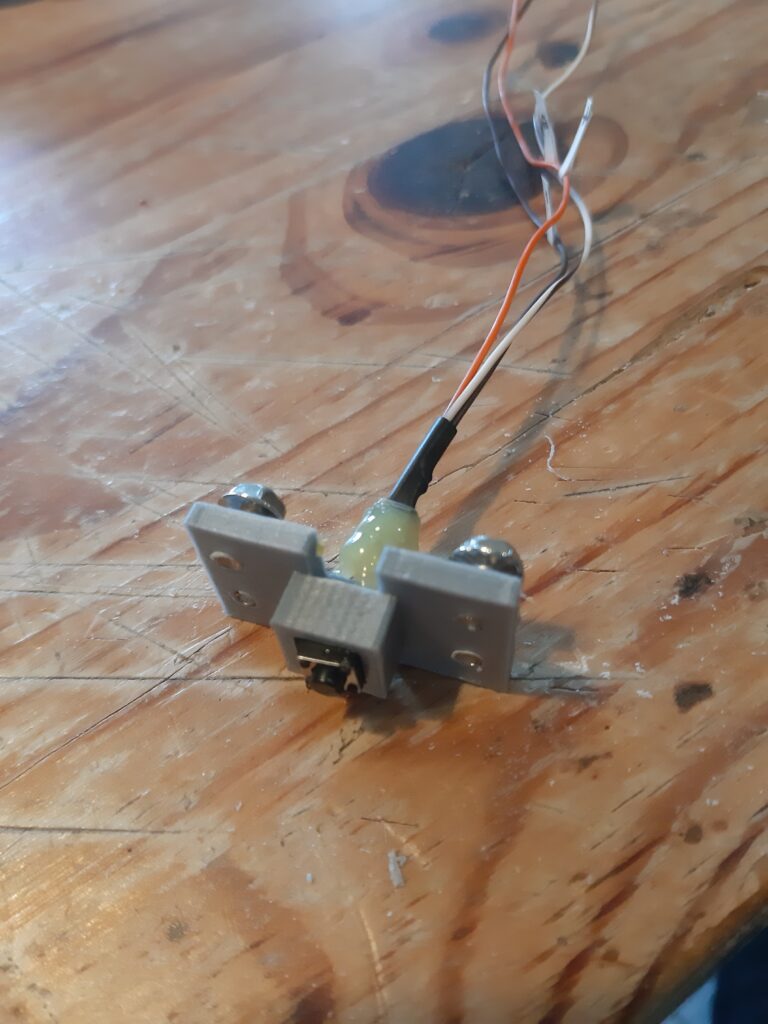

Bouton

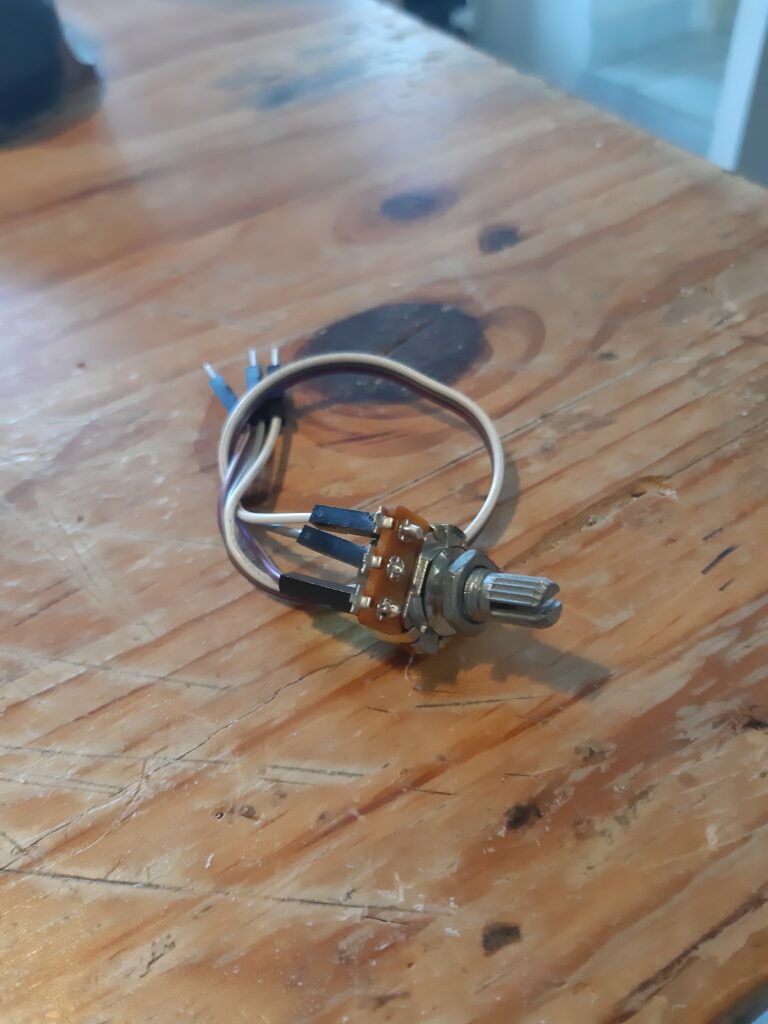

Potentiomètre



L’impression.

Façade

Réception du matériel manquant

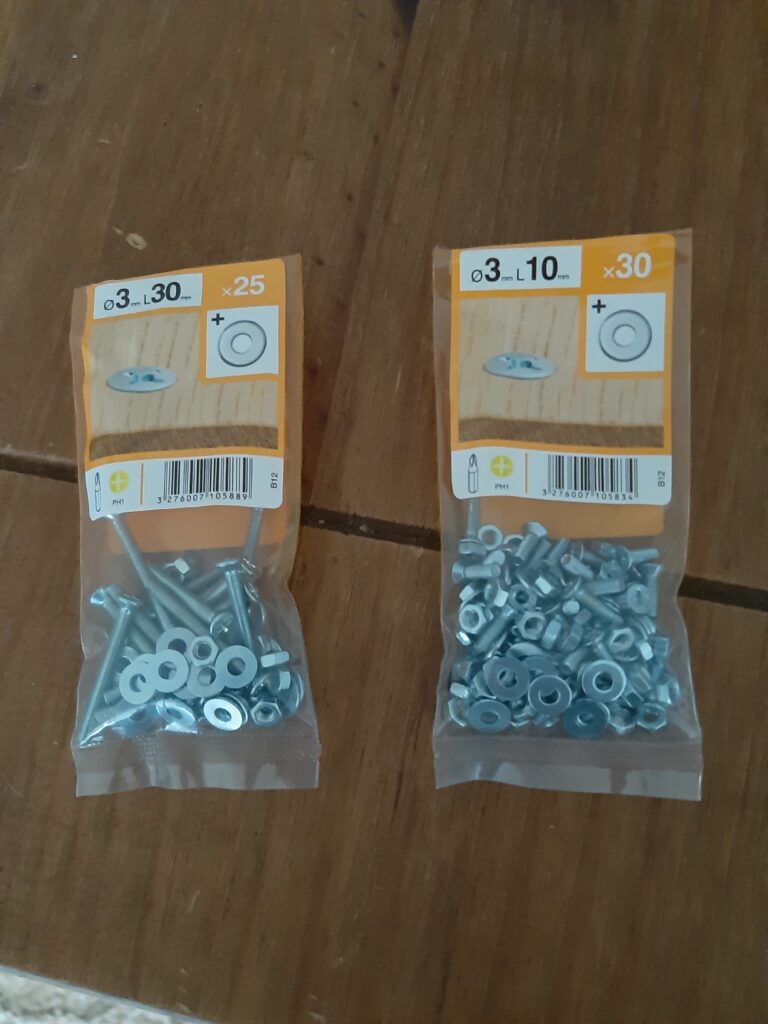

Les vis:

Des câbles dupons:

Du riel-sang:

A l’attaque

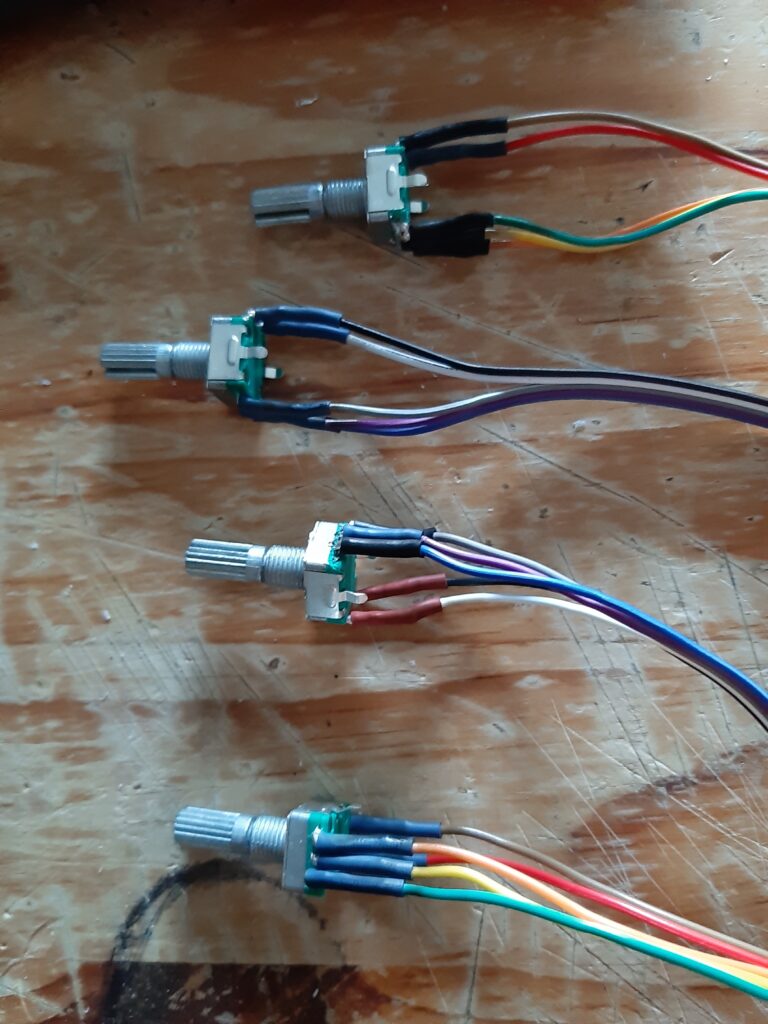

Soudure des encoders360

Mise en place des afficheurs

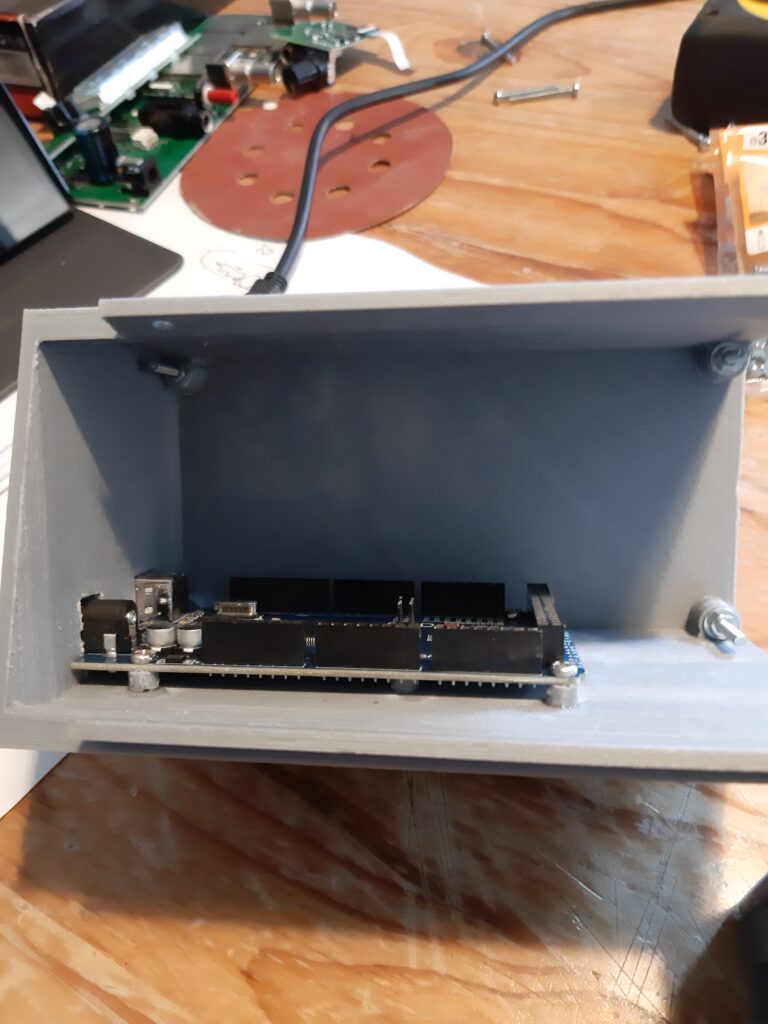

Pose de l’Arduino

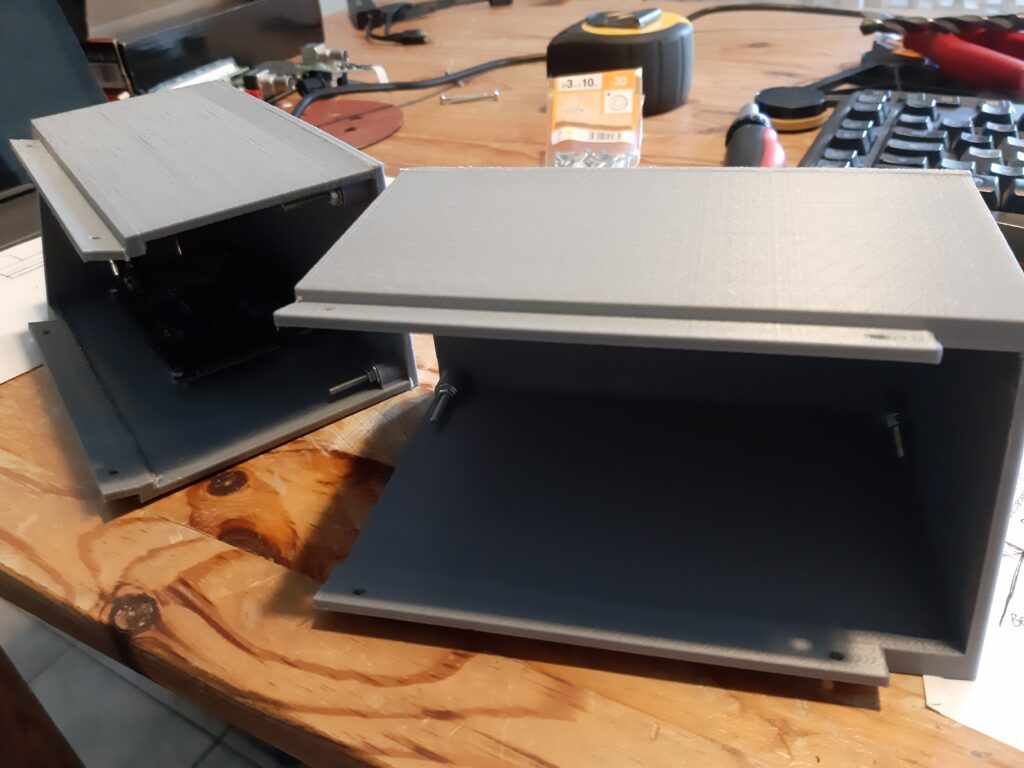

Le fond gauche

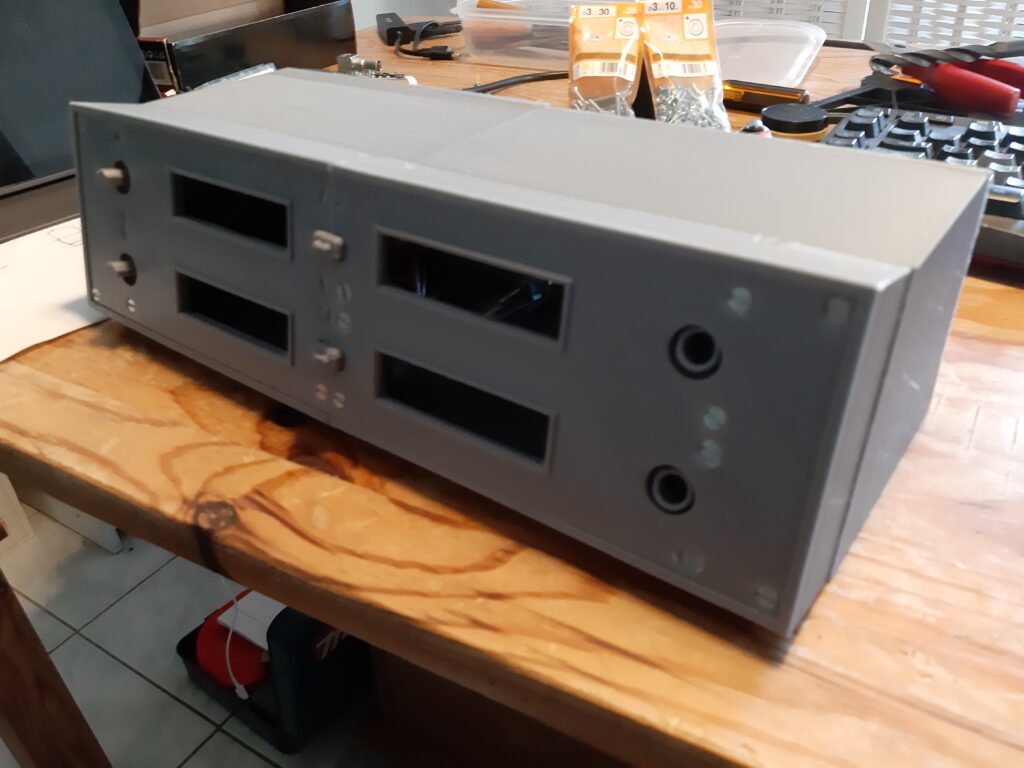

Test de montage du bloc complet

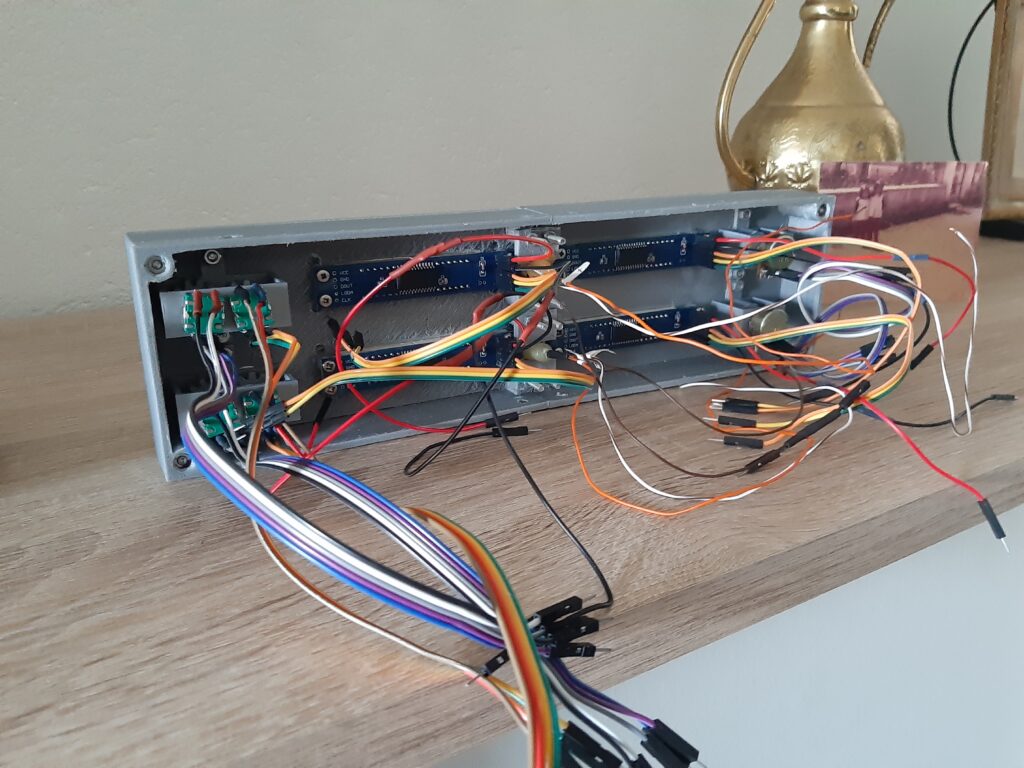

Avec les composants, vue arrière

Vue avant

Le montage

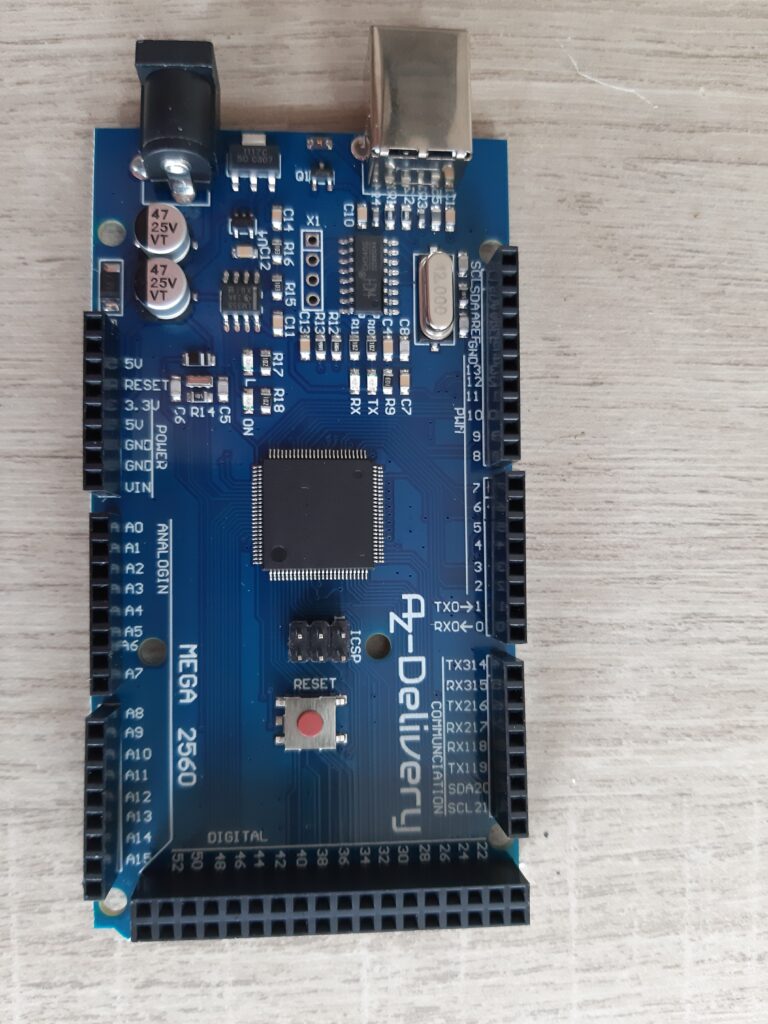

Voici le modèle d’Arduino choisi

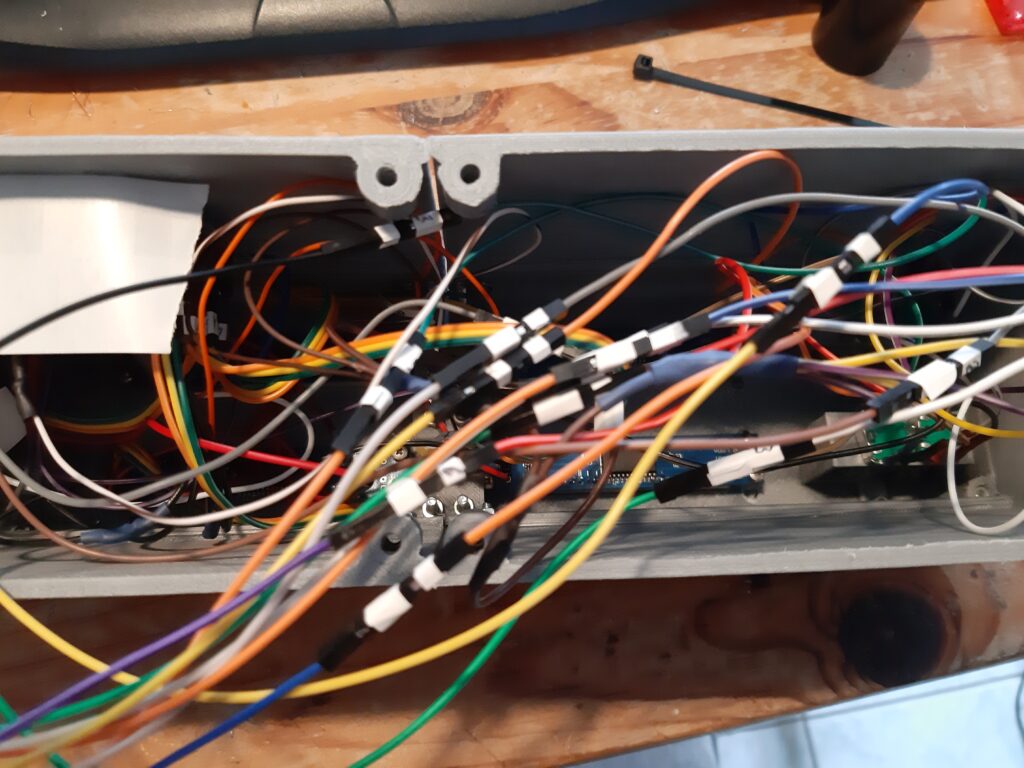

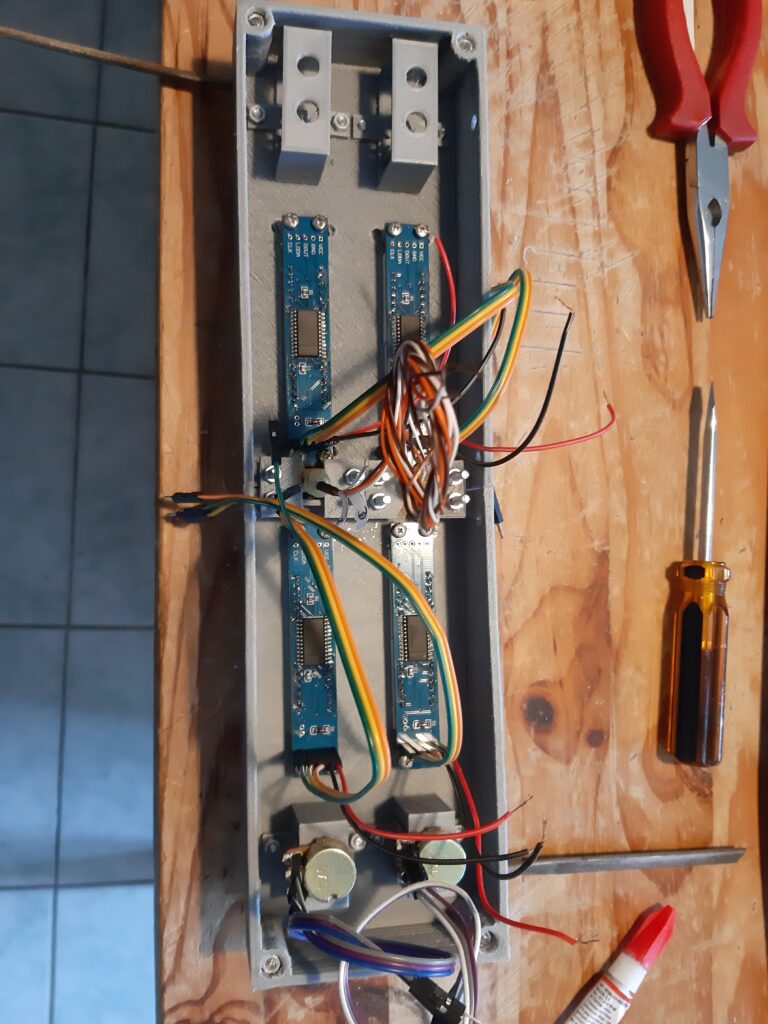

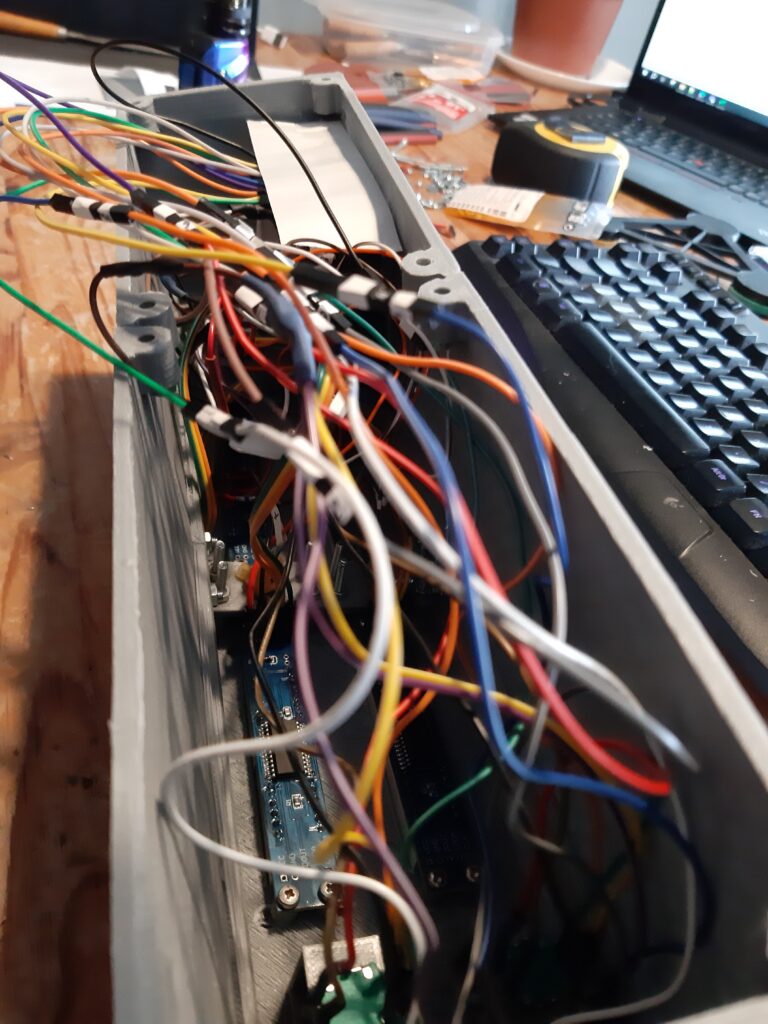

Mise en place et câblage

Assemblage de toutes les parties

1er allumage (avec un programme de test)

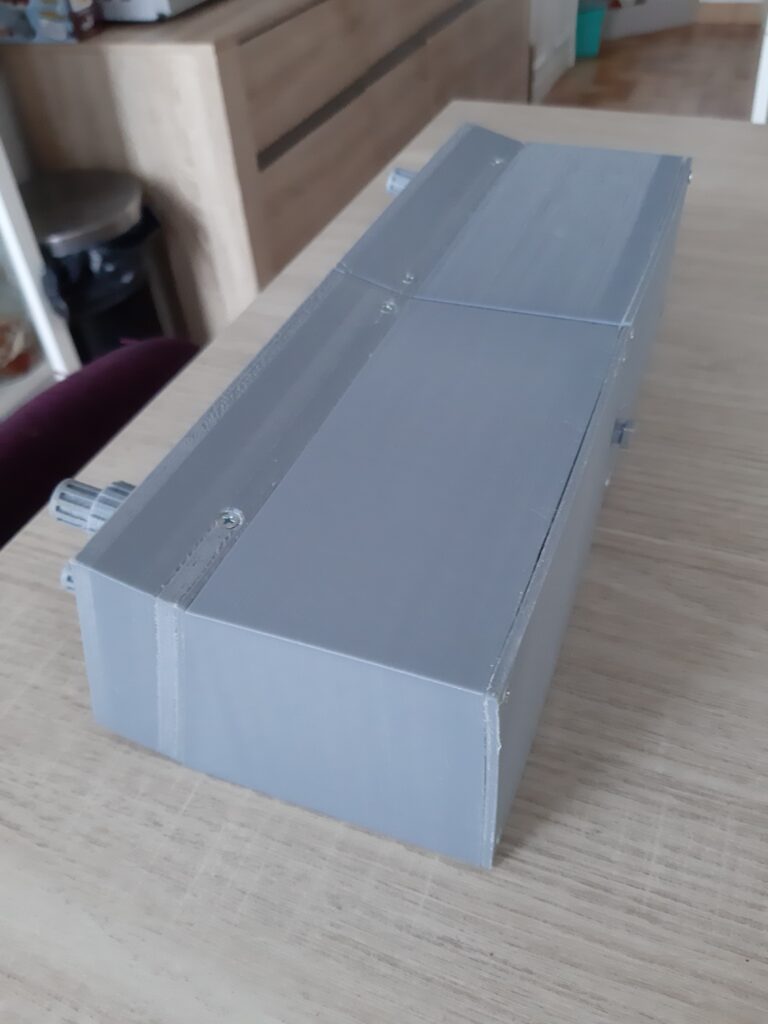

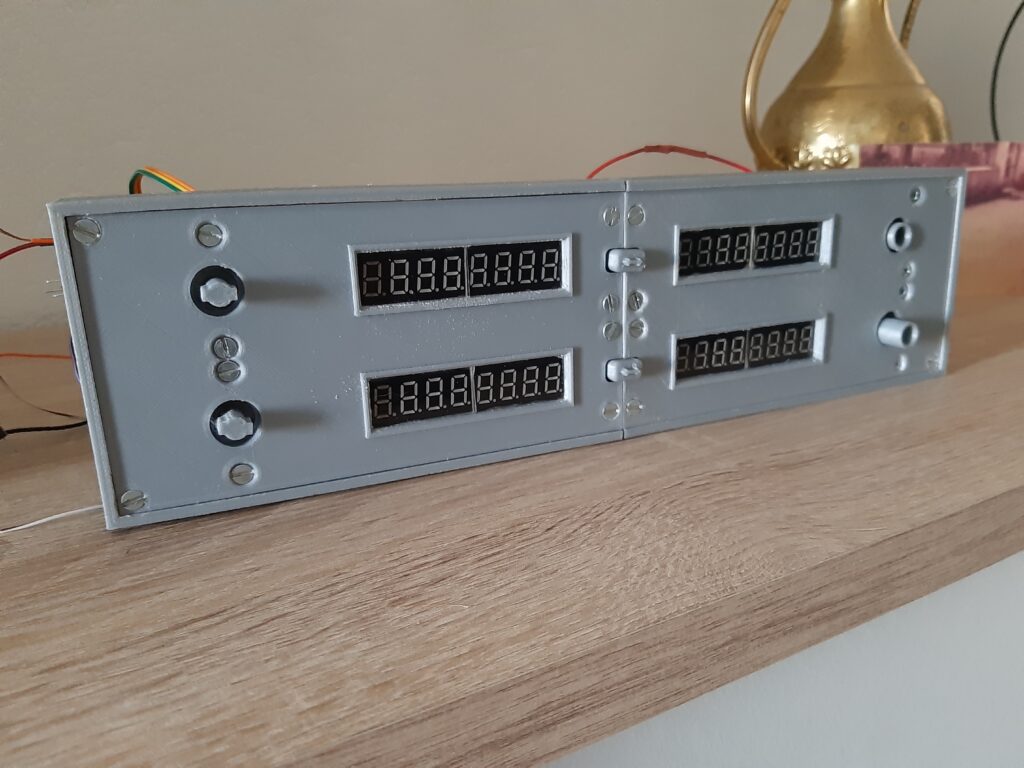

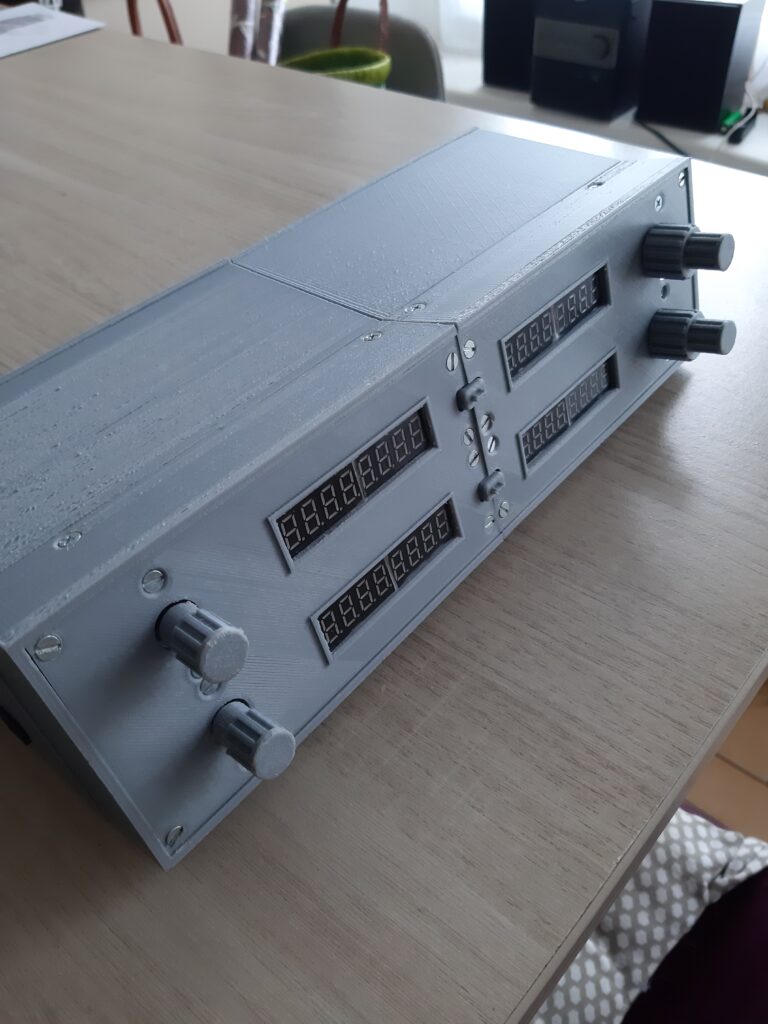

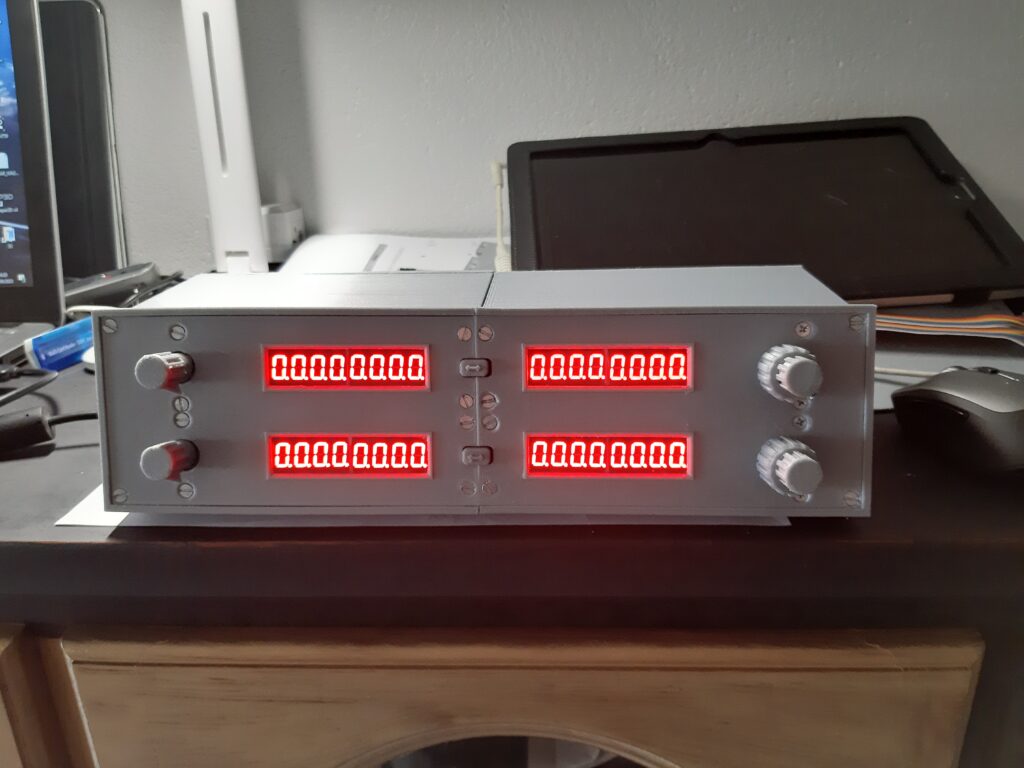

Final:

Un résumé

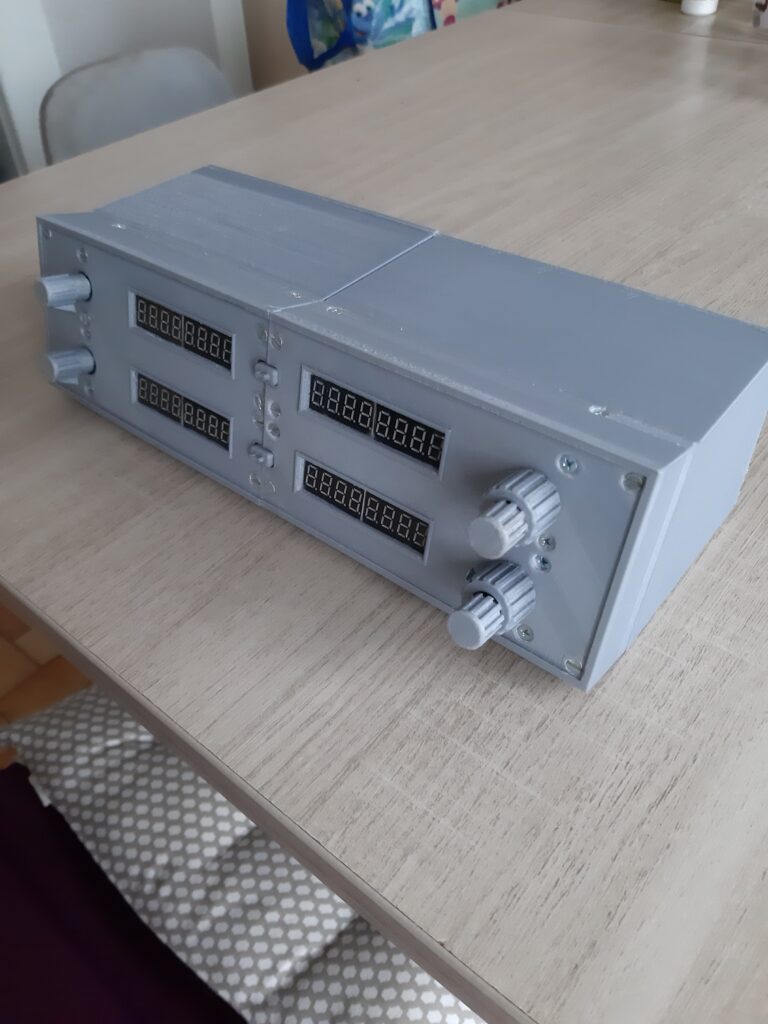

En utilisation

Le projet est terminé

Il sera bientôt disponible sur CULTS
