Maintenant que j’ai une imprimante 3D, voici mon dernier projet:
Tout est parti de là
L’idée d’un boitier simple a posé sur le bureau

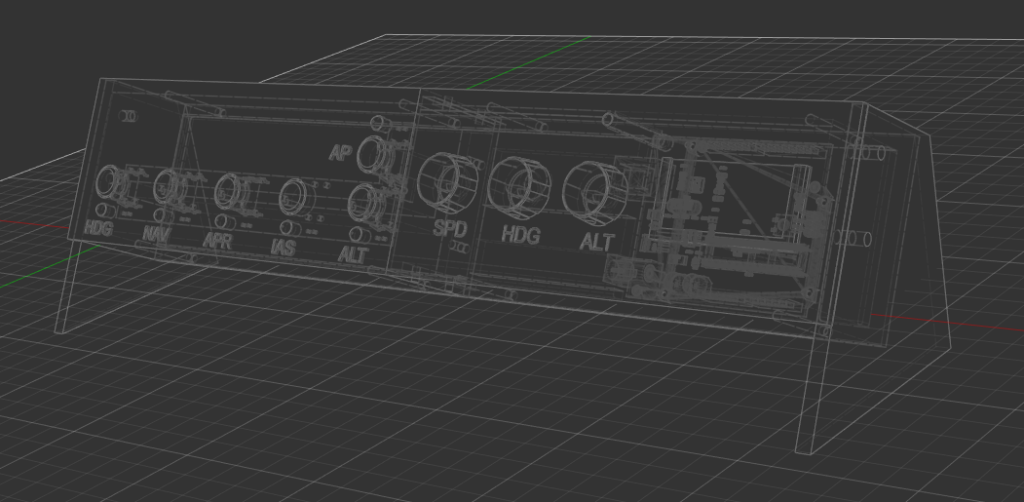

Je suis passé au dessin 3d avec Fusion360
Et concevoir mes pièces les unes après les autres

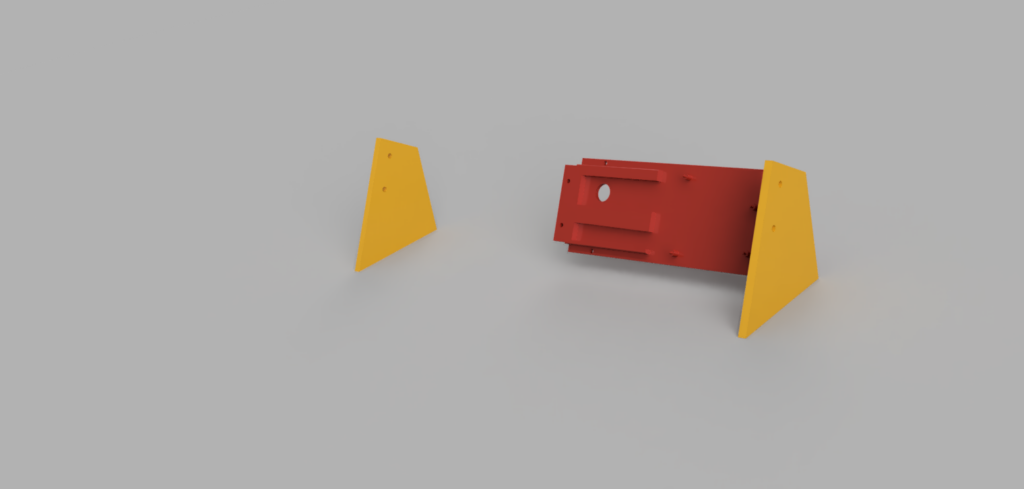

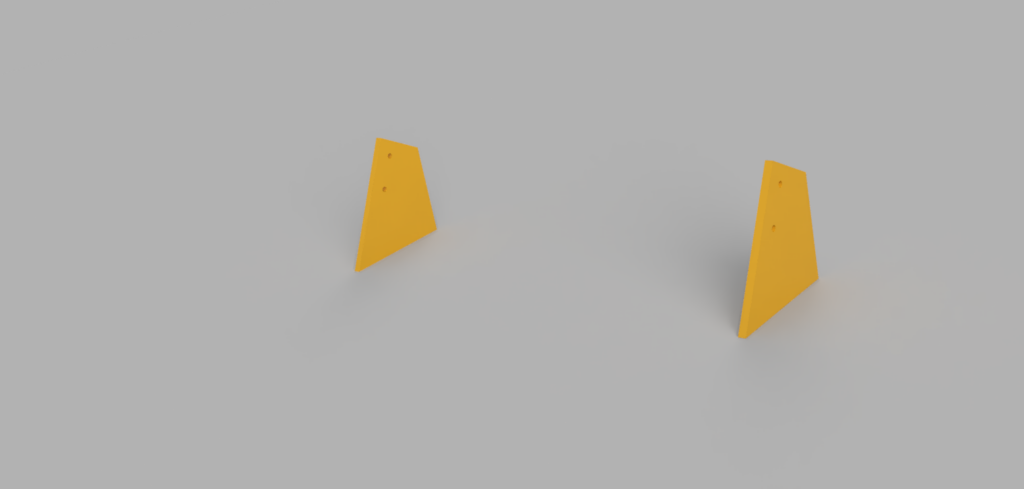

Les pieds
le fond côté droit qui va recevoir l’arduino

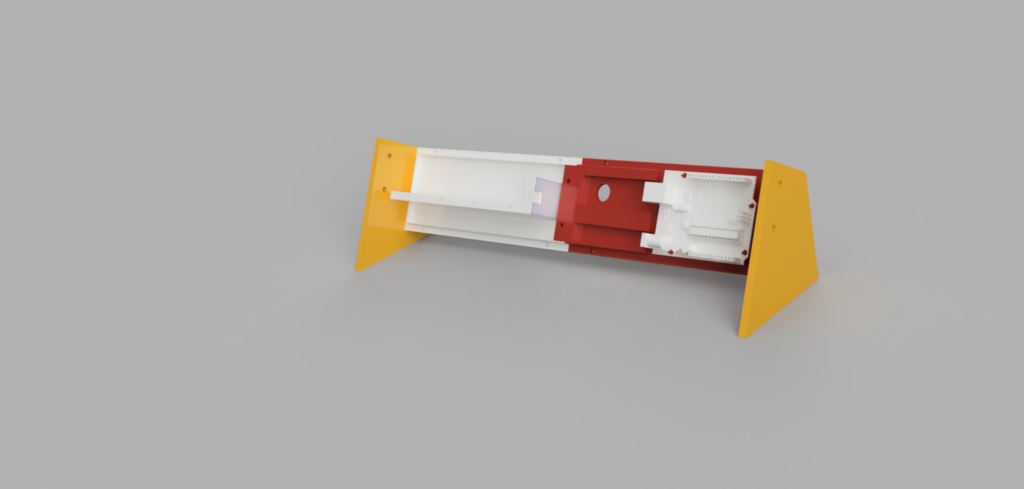

Le fond côté gauche

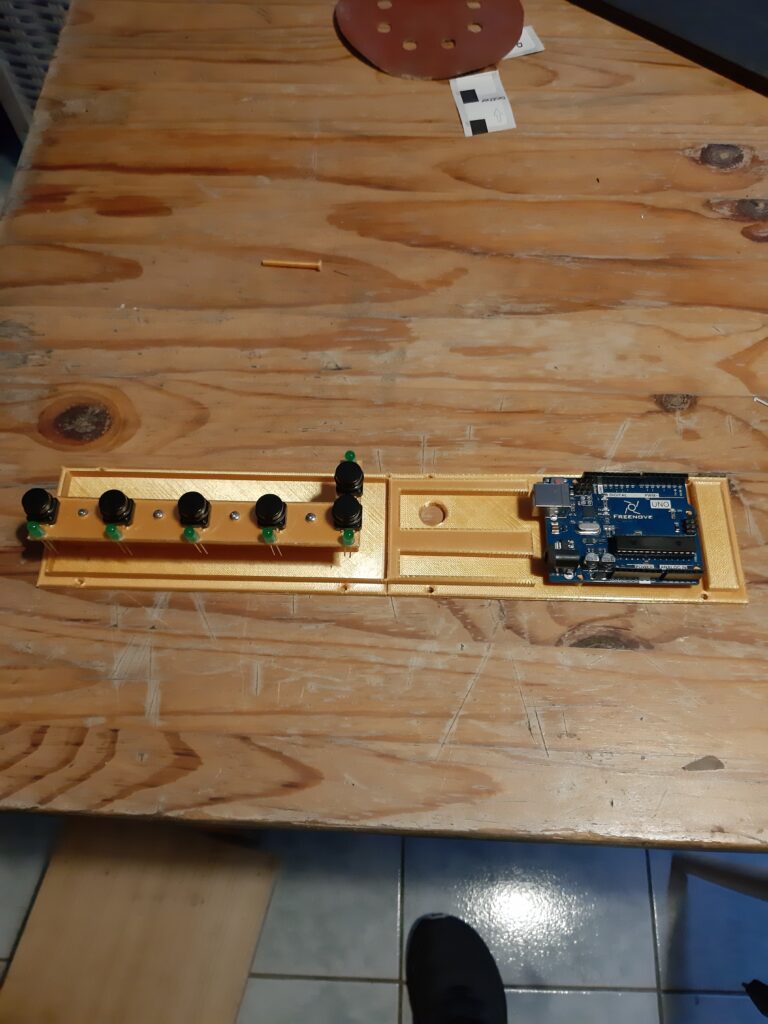

Avec l’arduino en place

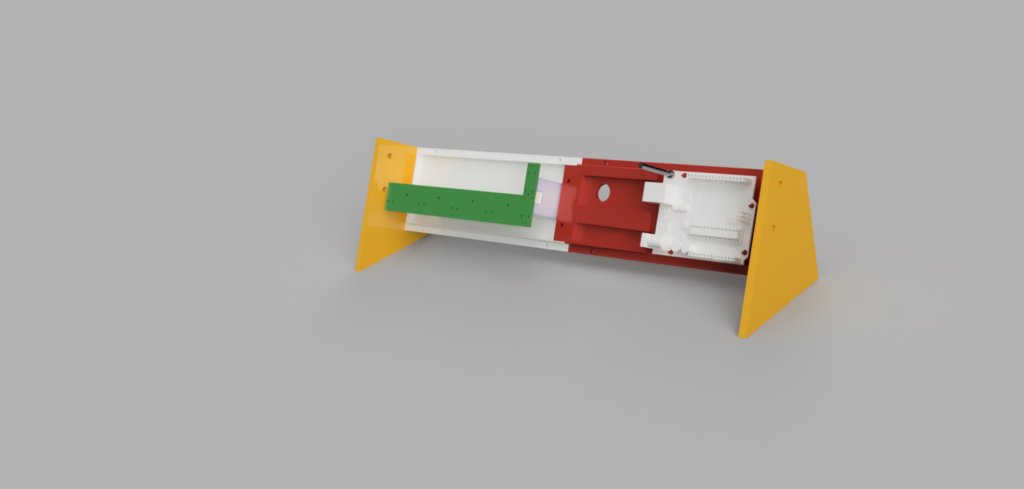

La carte pour les composants
La tige pour le RESET

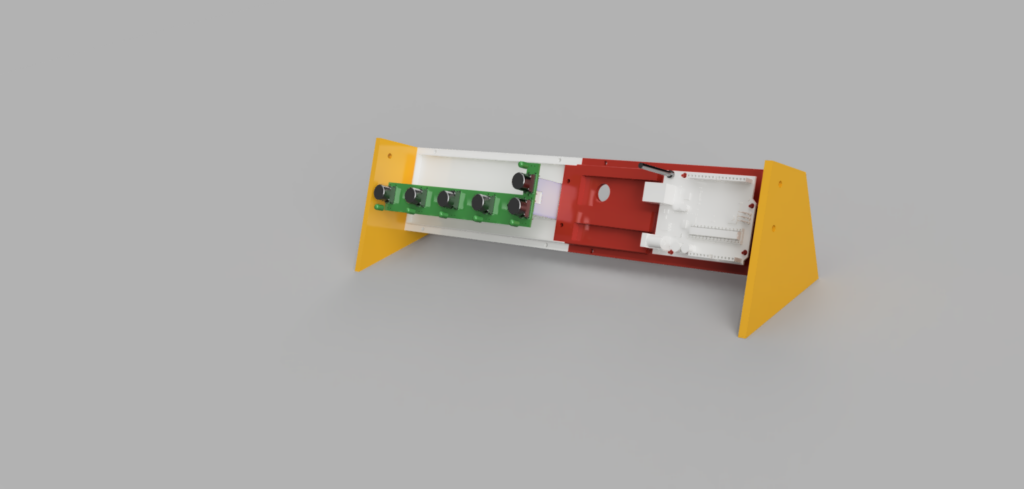

Avec les boutons

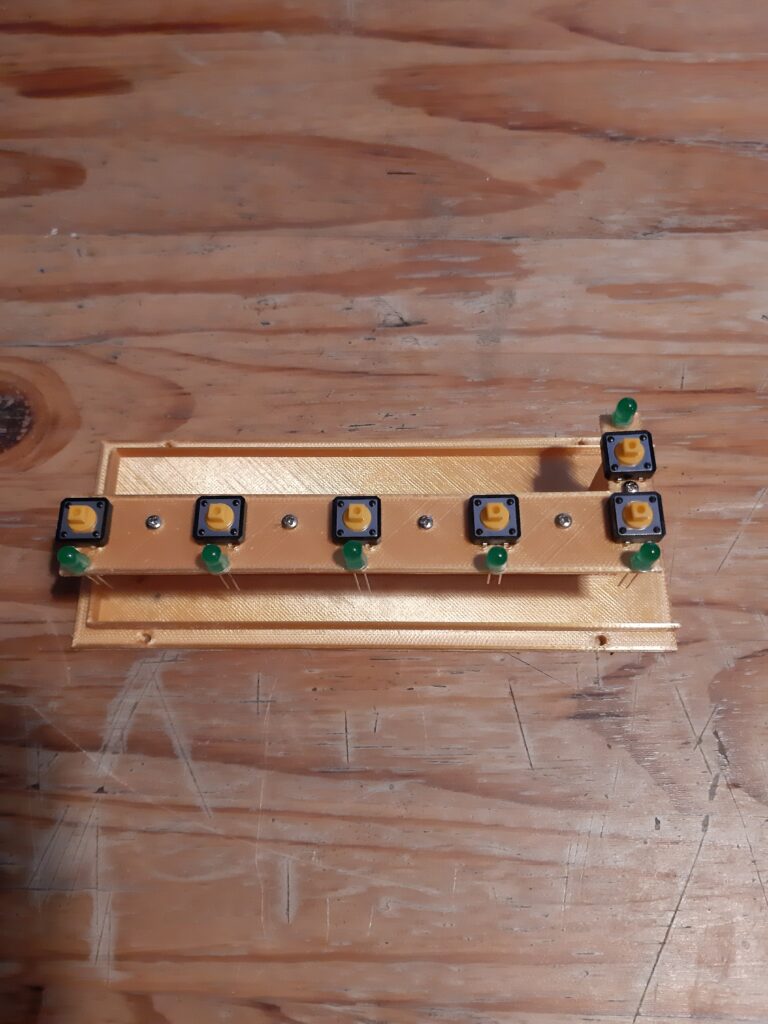

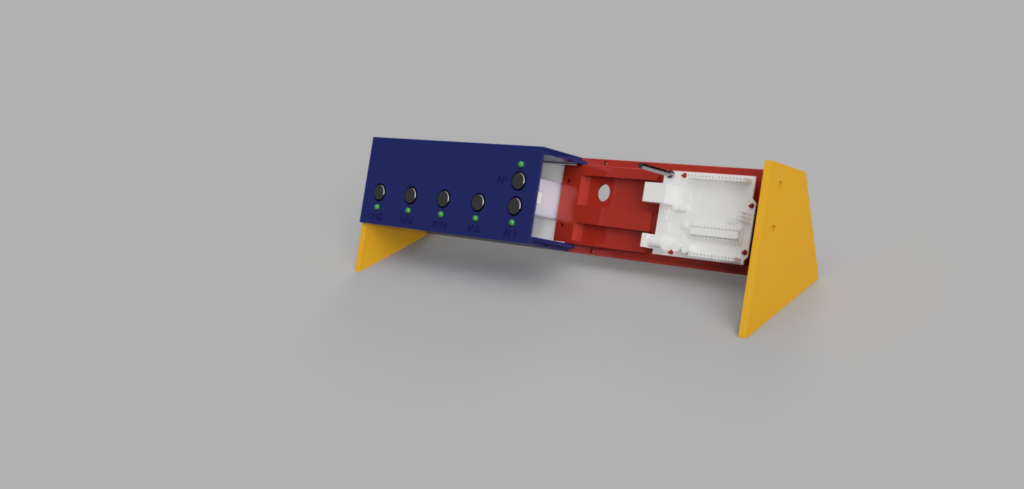

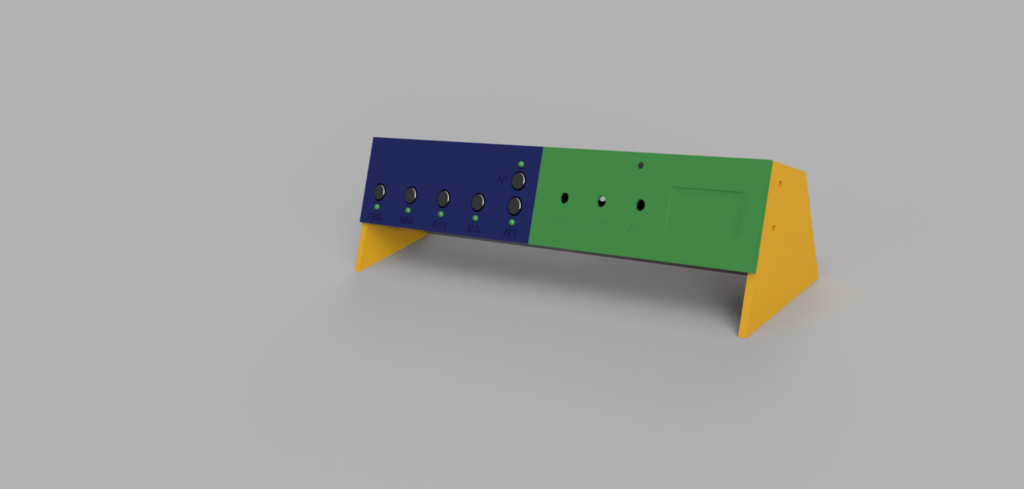

Avec boutons et LED’s
Façade de gauche
Façade de droite

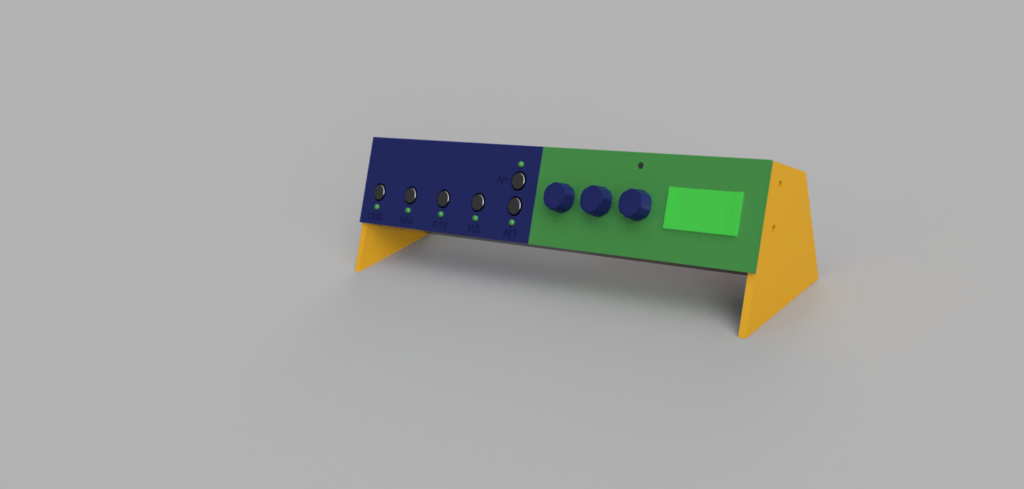

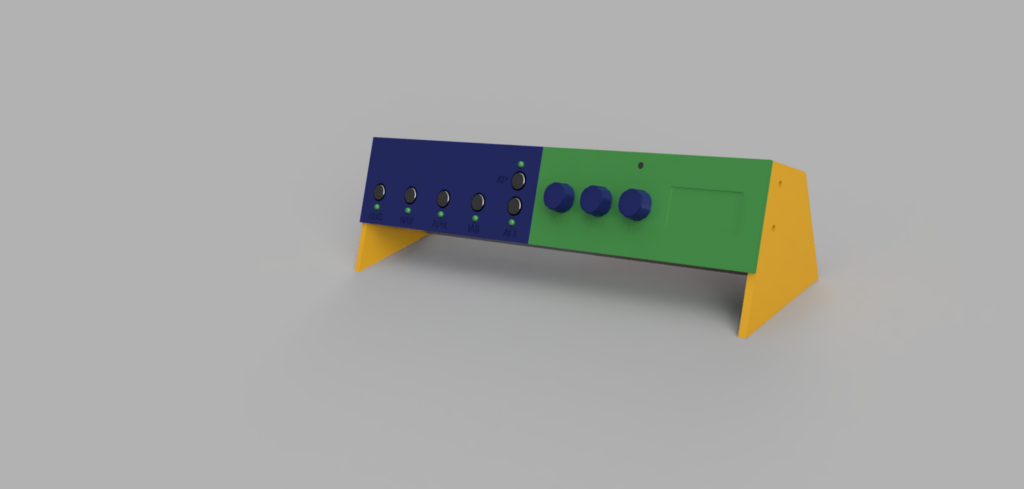

Avec les boutons
Et le porte-carte (pour mémoriser l’indicatif par exemple)

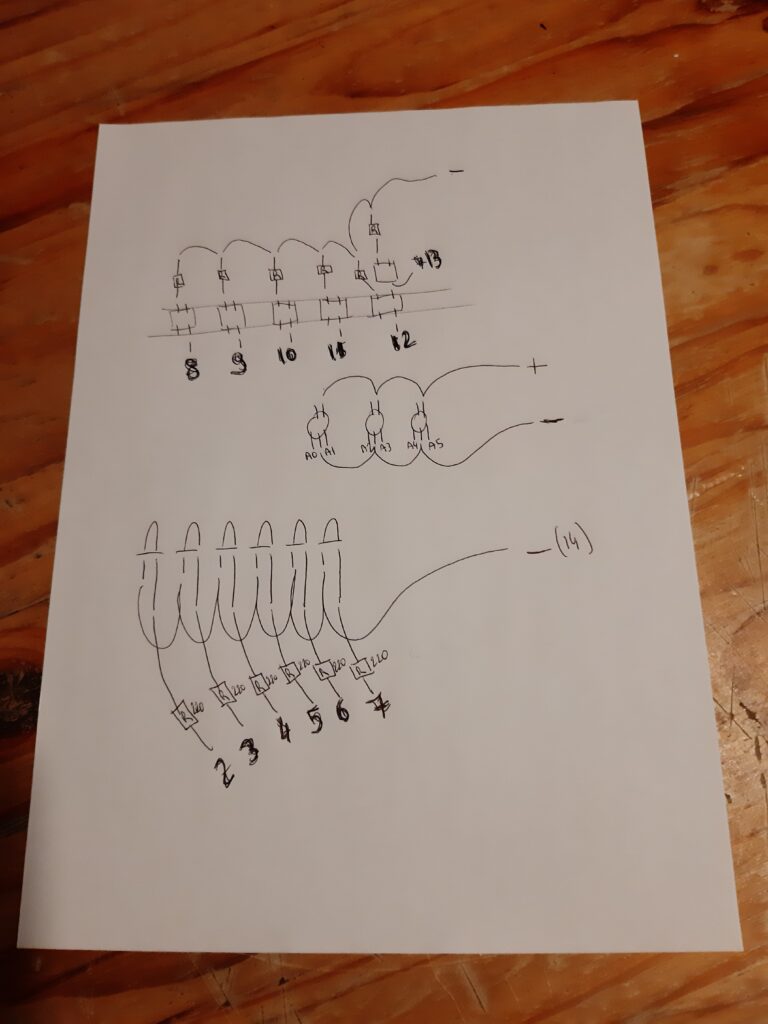

Voici le schéma avec une carte arduino UNO, mais je prendrais une carte Arduino Léonardo qui elle est reconnue comme un joystick
Voici le lien:
Quelques photos des impressions:

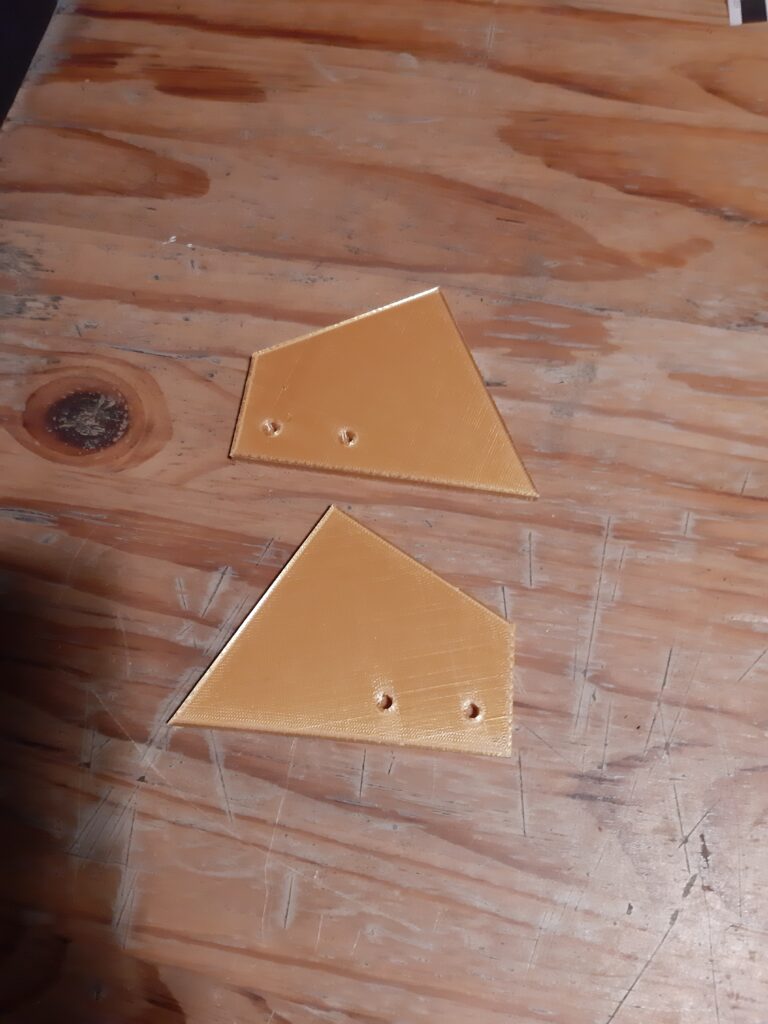

Les pieds

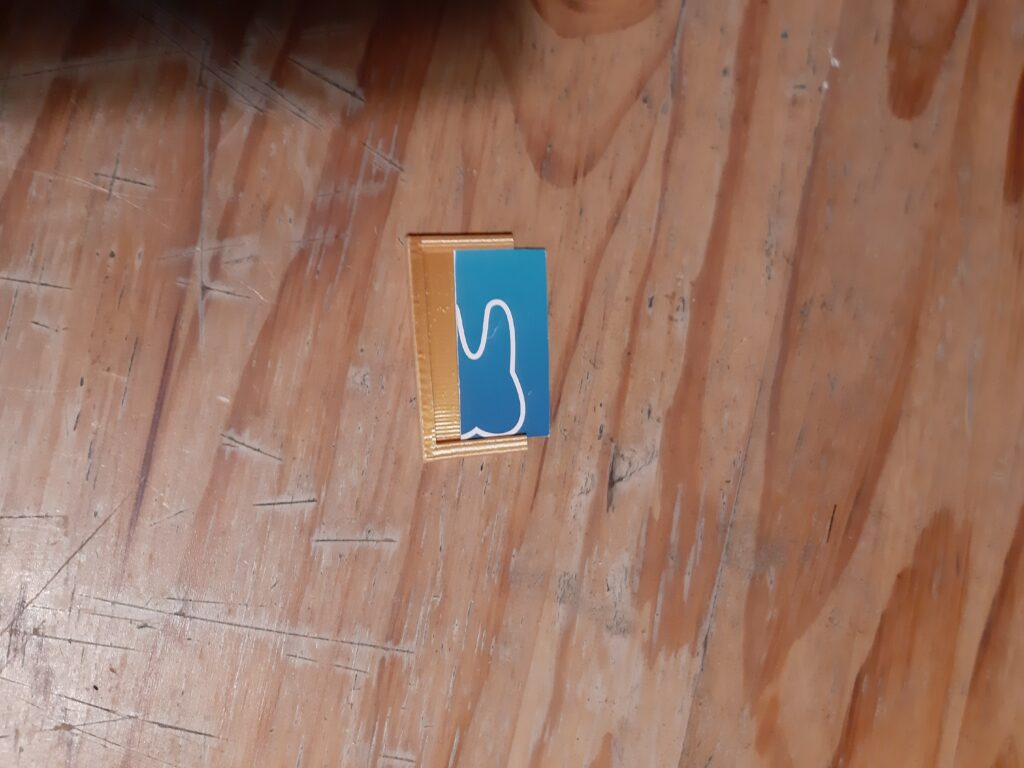

Le porte carte
Le fond Gauche

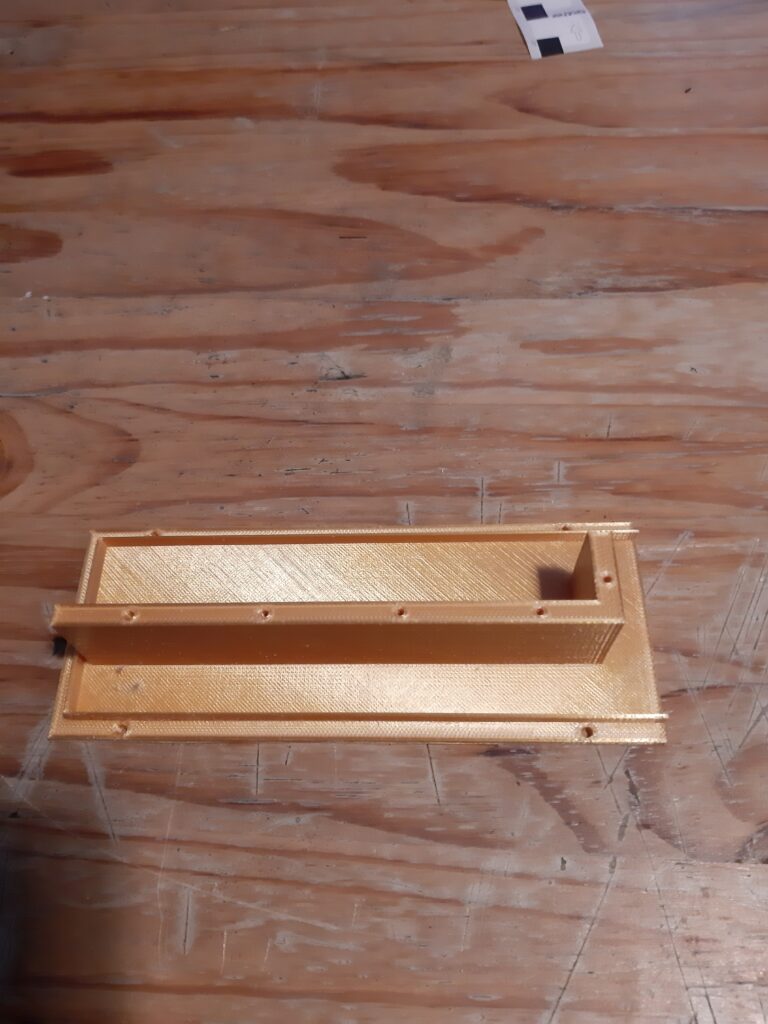

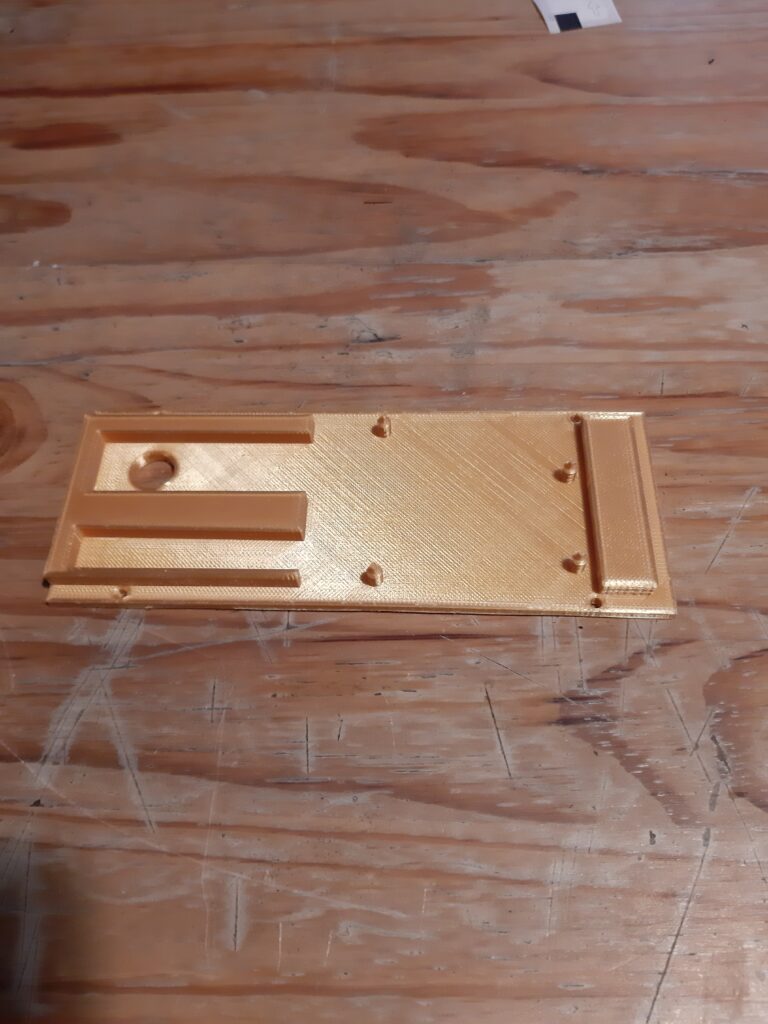

Le fond droit

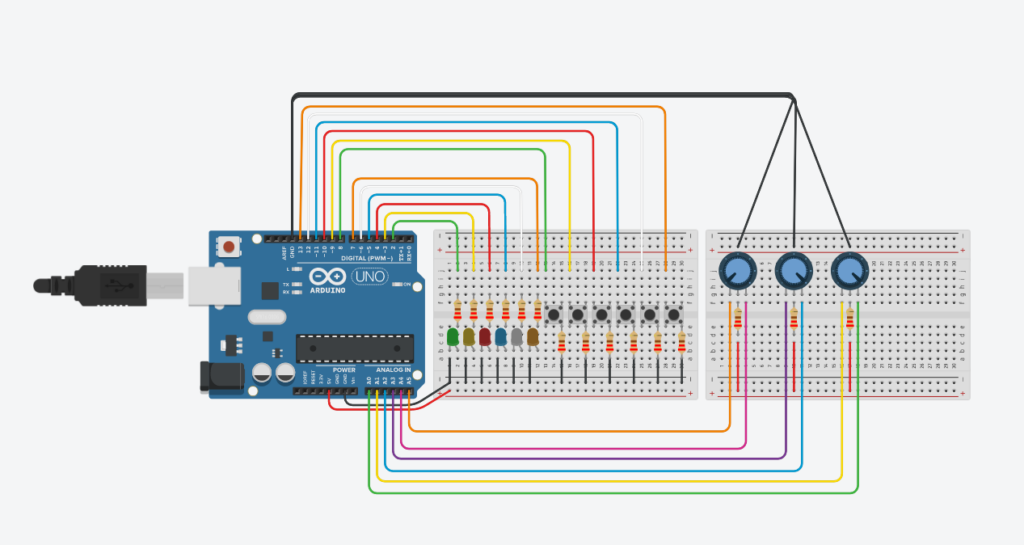

Schéma électrique
Les boutons et led’s

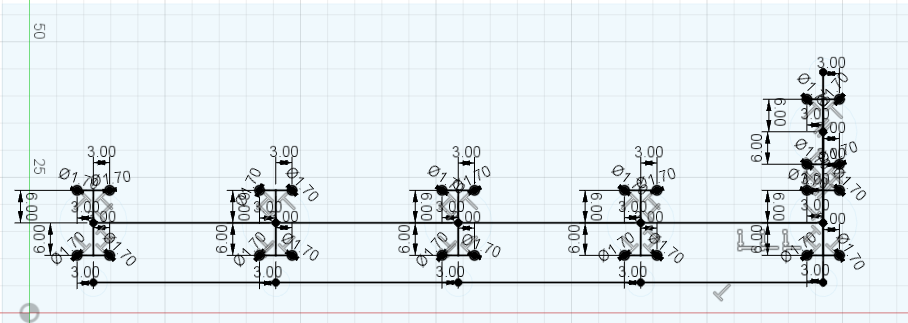

La cotation
Le bouton RESET

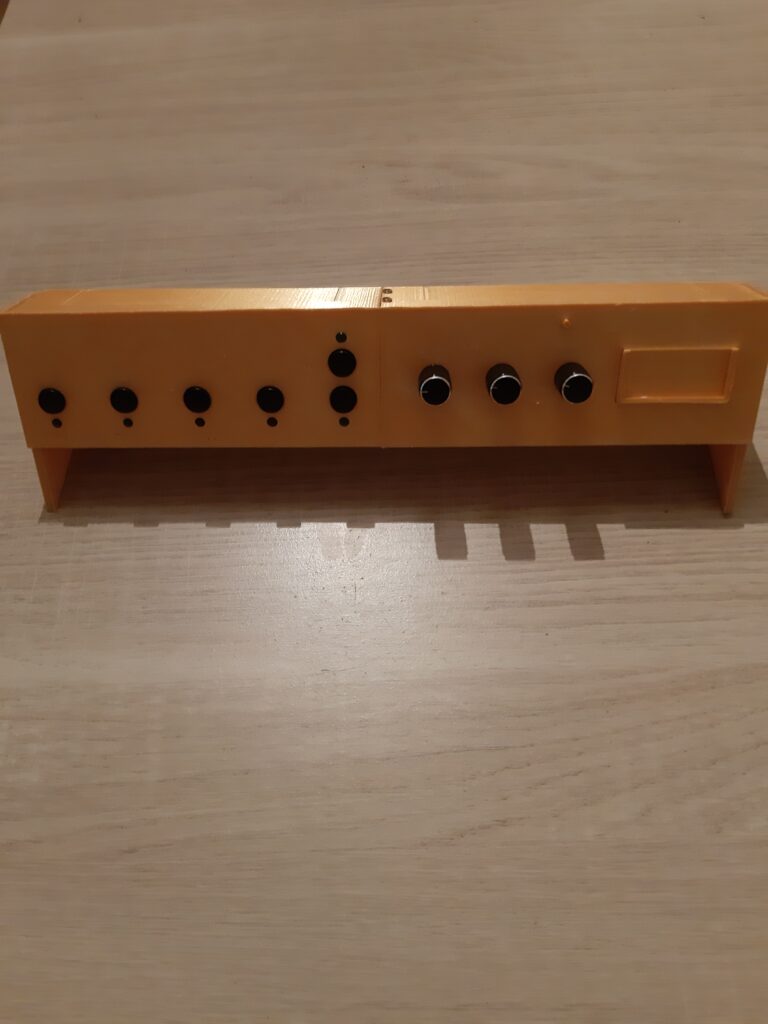

Les fonds assemblés

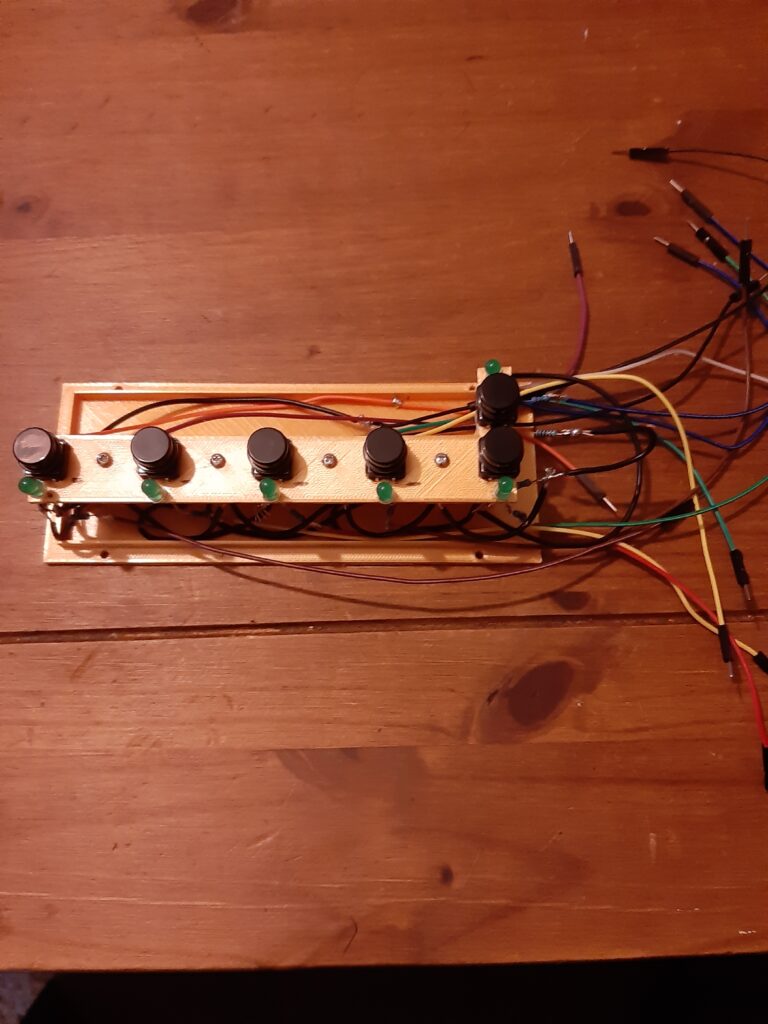

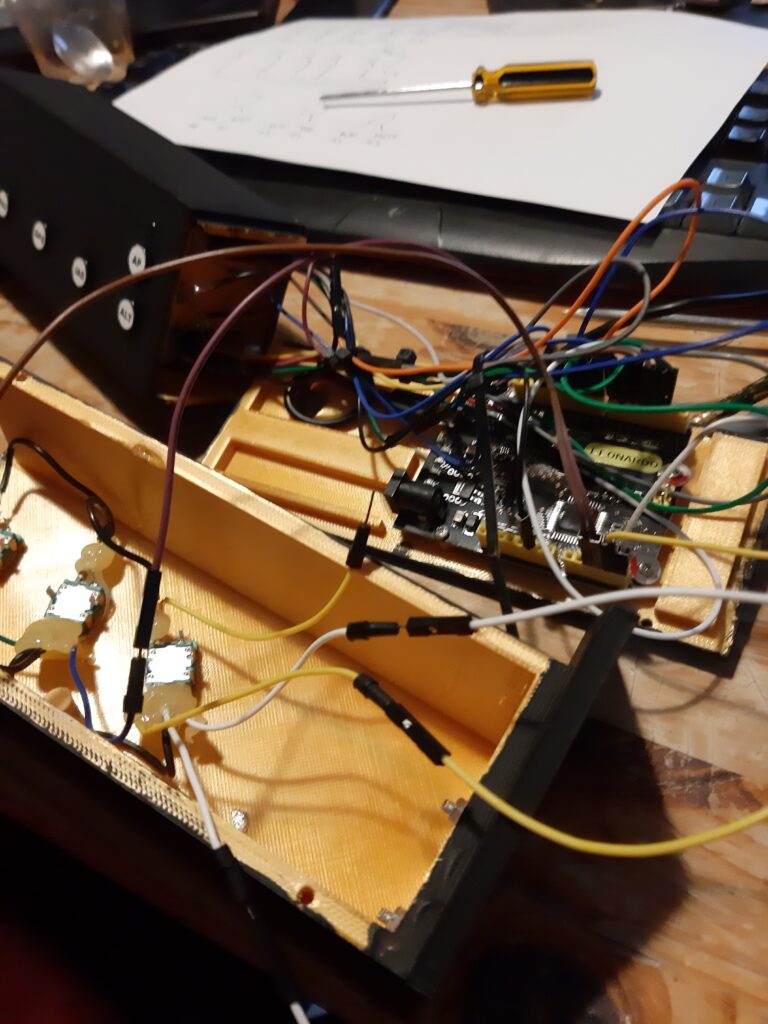

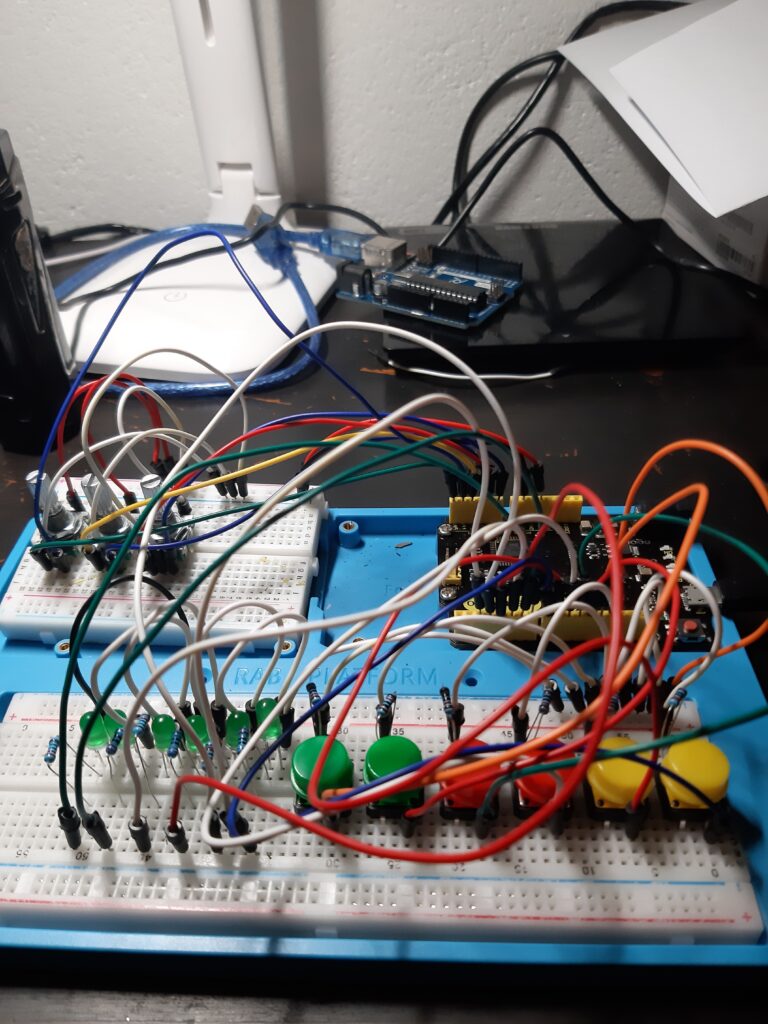

Le montage électrique final
Soudure des boutons et led’s

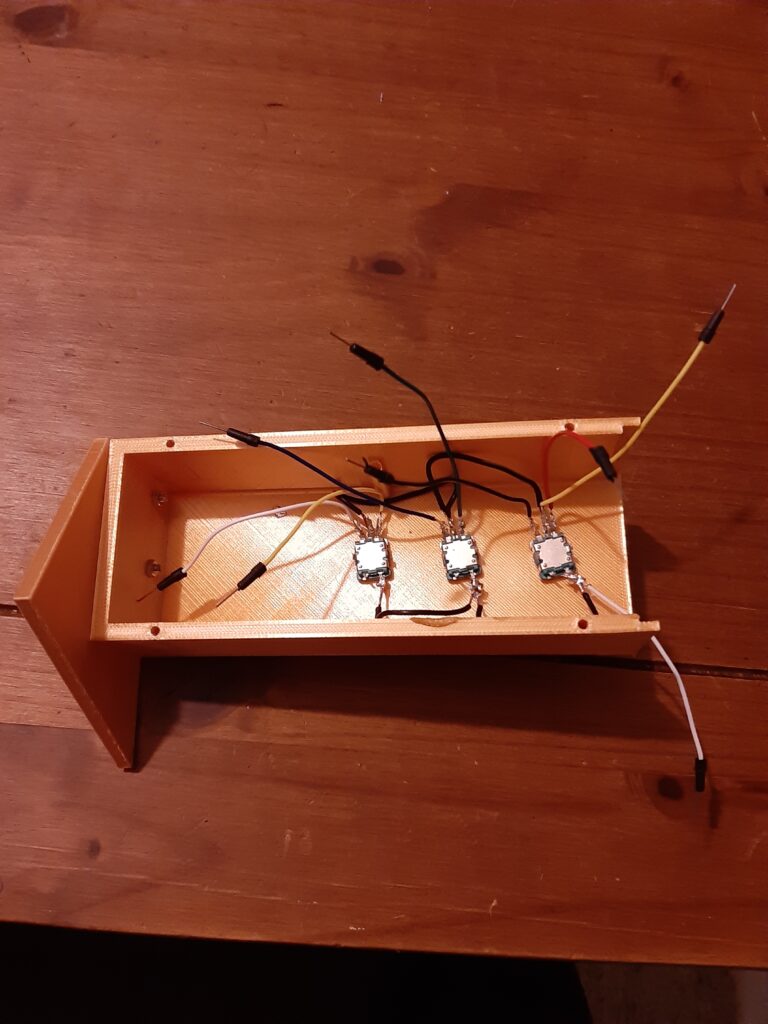

Soudure des potentiomètres
Montage final

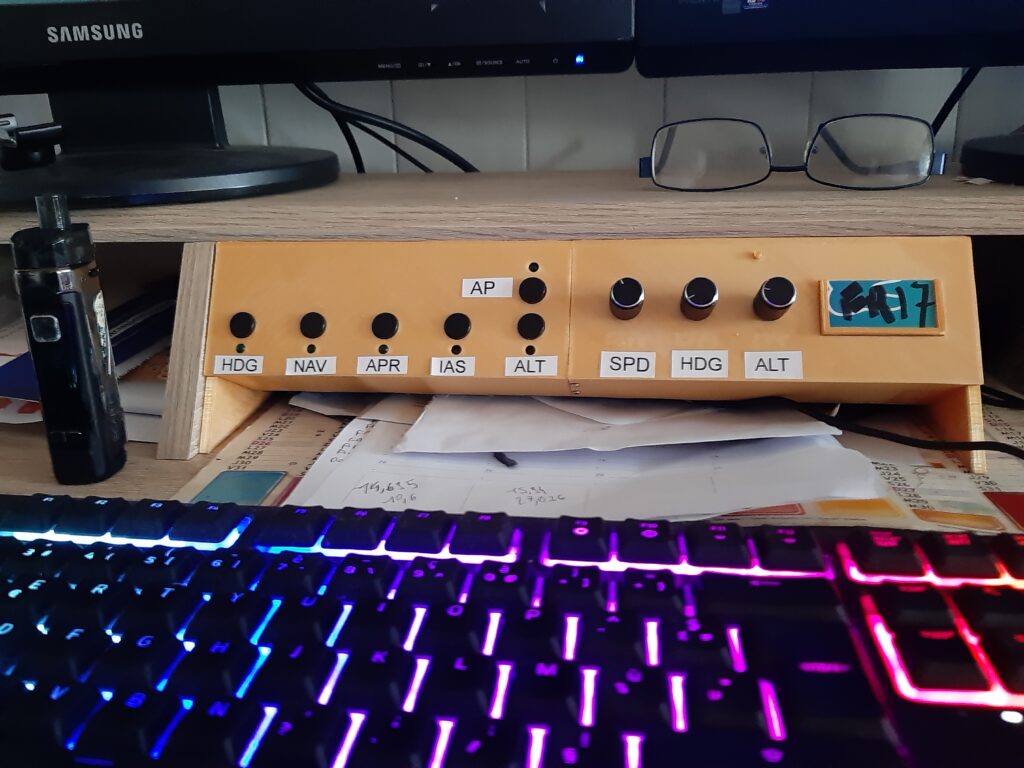

Le prototype de contrôle en place sur mon bureau
Avec un peu de peinture

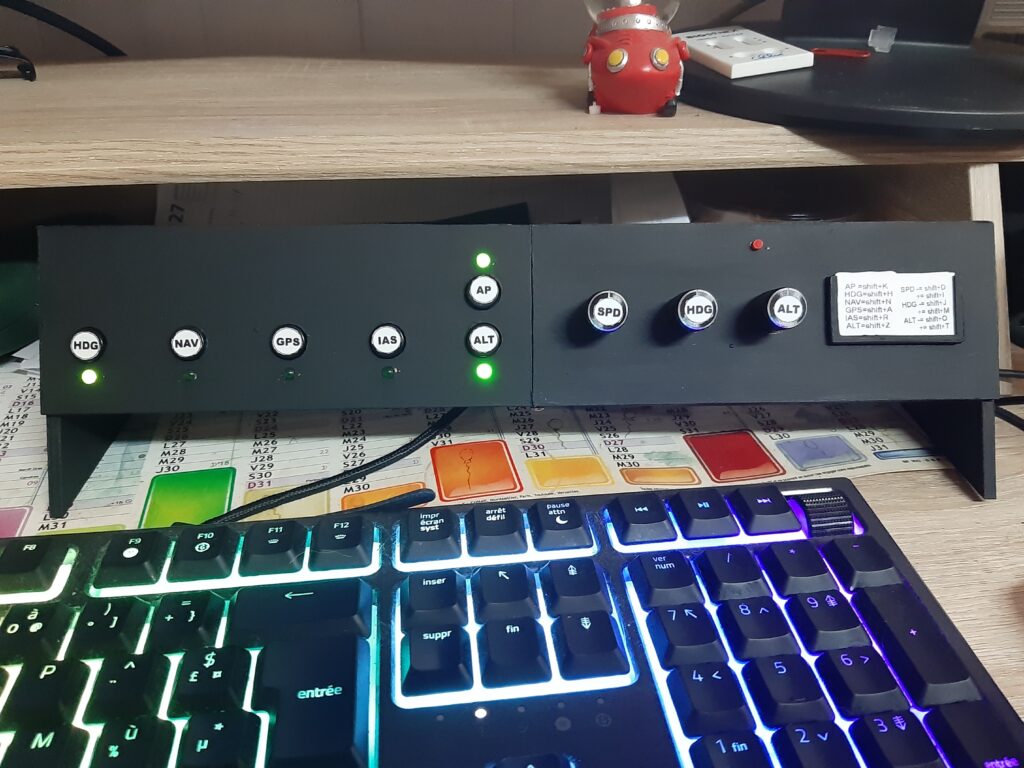

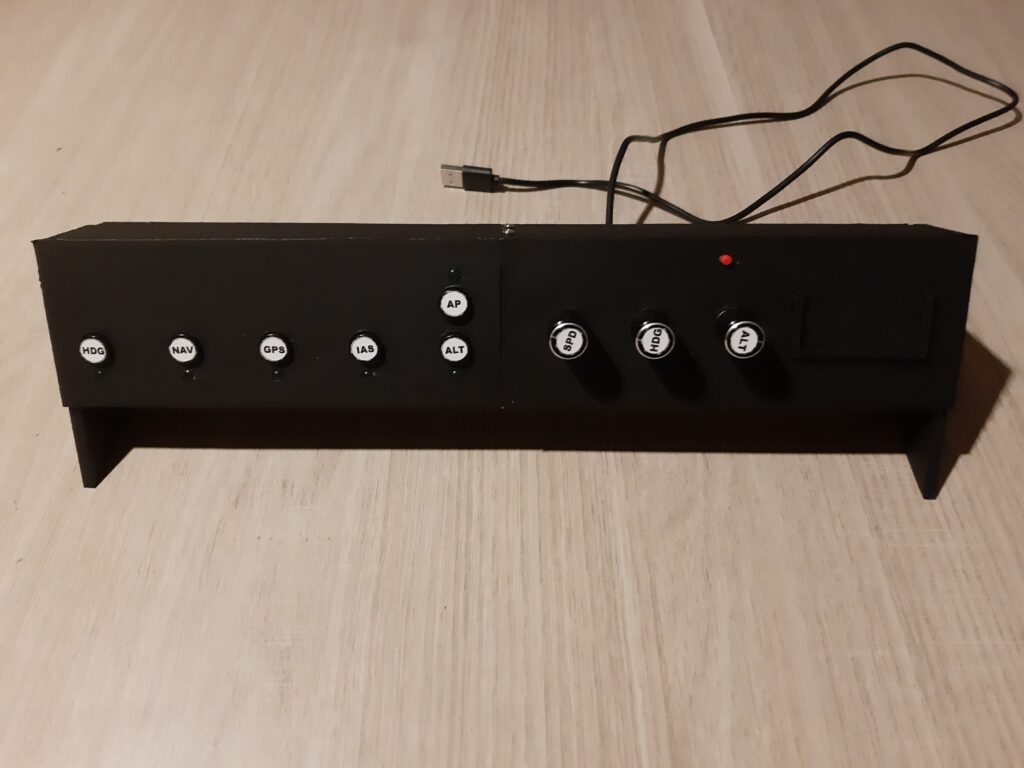

Final
L’utilisation
